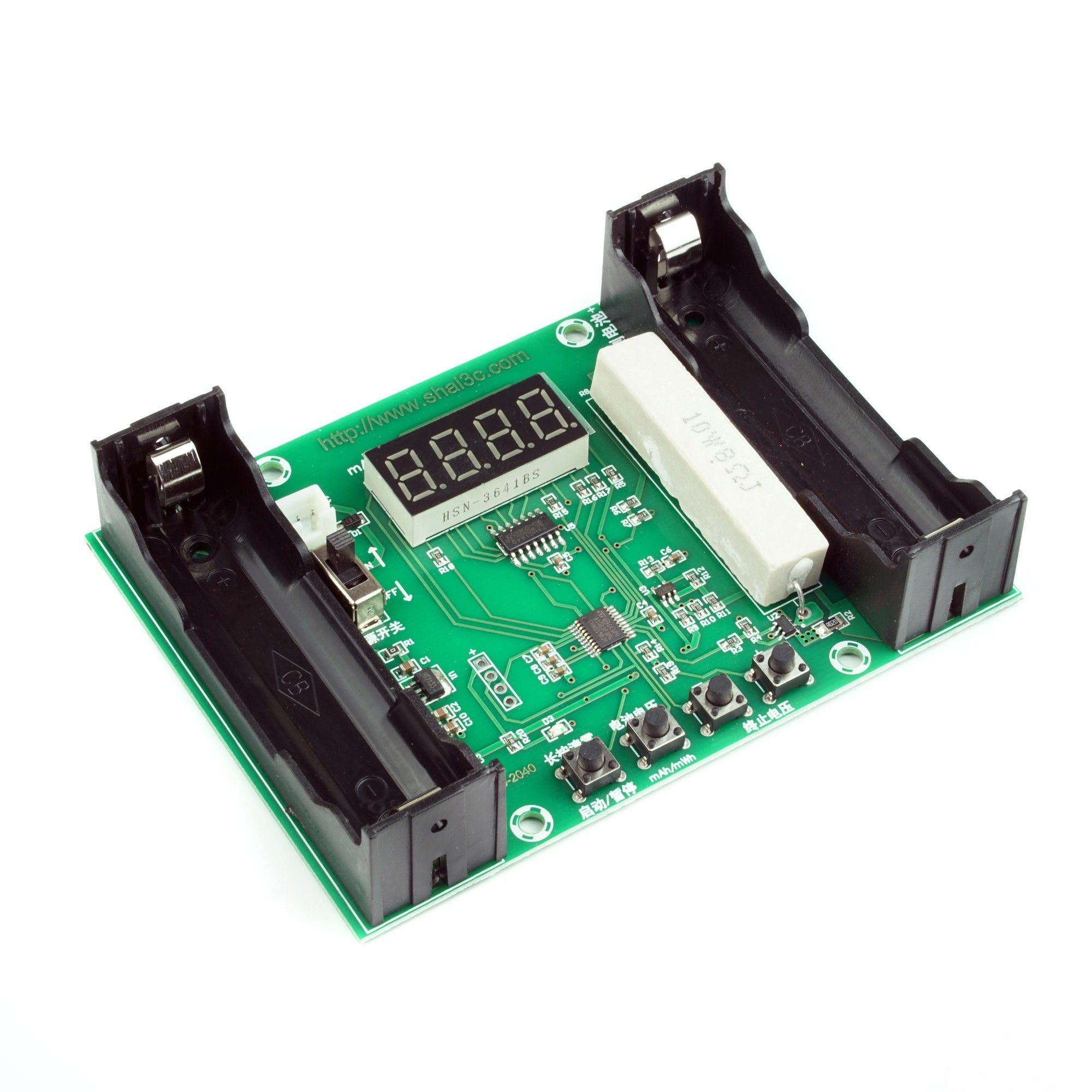

Тестерът за капацитет на клетките 18650 е много лесен за използване. Може да се захранва от външен източник с напрежение в диапазона от 5V до 12V или от клетка 18650 поставена в лявата кошница на модула, а тестваната батерия се поставя в дясната кошница. Тестерът показва резултата в mAh и mWh и текущото напрежение. Платката има 4 бутона за управление на модула и превключвател.

Технически характеристики:- Захранващо напрежение 5V-12V (или 1 батерия 18650)
- Тип поддържани клетки: 18650
- Ток на разреждане: 500mA
- Натоварване: 10 W, 8 Ω
- Мерни единици: mAh/mWh
- Размери: 110мм x 80мм x 25мм

Упътване:

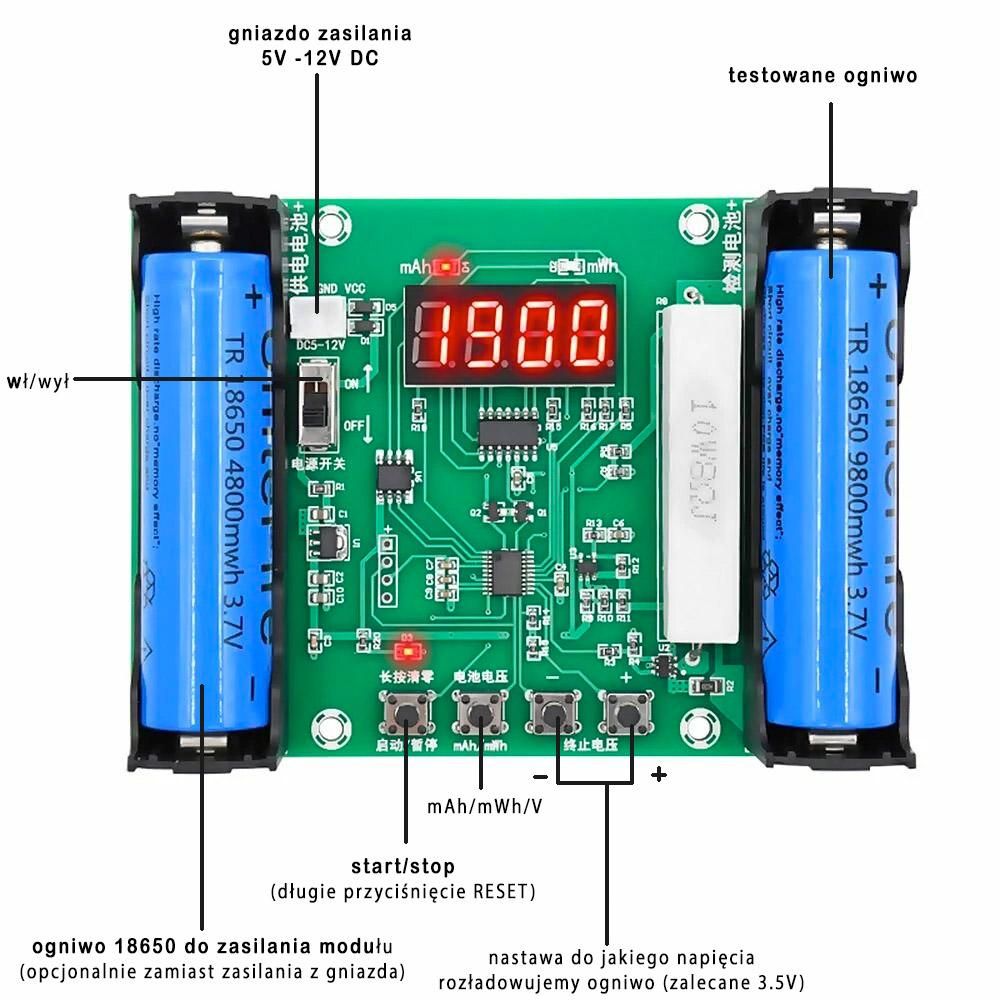

- В дясното гнездо поставяме батерия тип 18650, която ще тестваме. В зависимост от вашите предпочитания, включваме захранването от 5V до 12V, като използваме щепсела XH2.54-2P на мястото, отбелязано като GND VCC над превключвателя, или включваме друга батеиря 18650 в лявото гнездо, за да осигурим захранване от нея.
- Включете модула и използвайте бутоните + и -, за да зададете долната граница на разрядното напрежение.

- Кратко натискане на първия бутон отляво започва тестването, друго кратко натискане спира измерването.

- Продължително натискане на първия бутон отляво нулира измерването.

- Чрез втория бутон отляво, се променят показаните единици между mAh/mWh и текущото напрежение.
