Приложение:
Плазменото рязане на метал с помощта на CNC технология е широко разпространено както в индустриалното производство, така и в занаятчийството.
Един от основните проблеми при този процес е, че металните плочи често не са напълно равни, което води до некачествени прорези.

За да се гарантира прецизно рязане, се използва височинен регулатор на плазмения лъч (THC – Torch Height Controller).
Той автоматично поддържа постоянно разстояние между горелката и металната повърхност, като компенсира неравностите на материала. Това осигурява равномерна дъга и висококачествен, точен прорез, независимо от изкривяванията в металната плоча.

Принцип на работа:

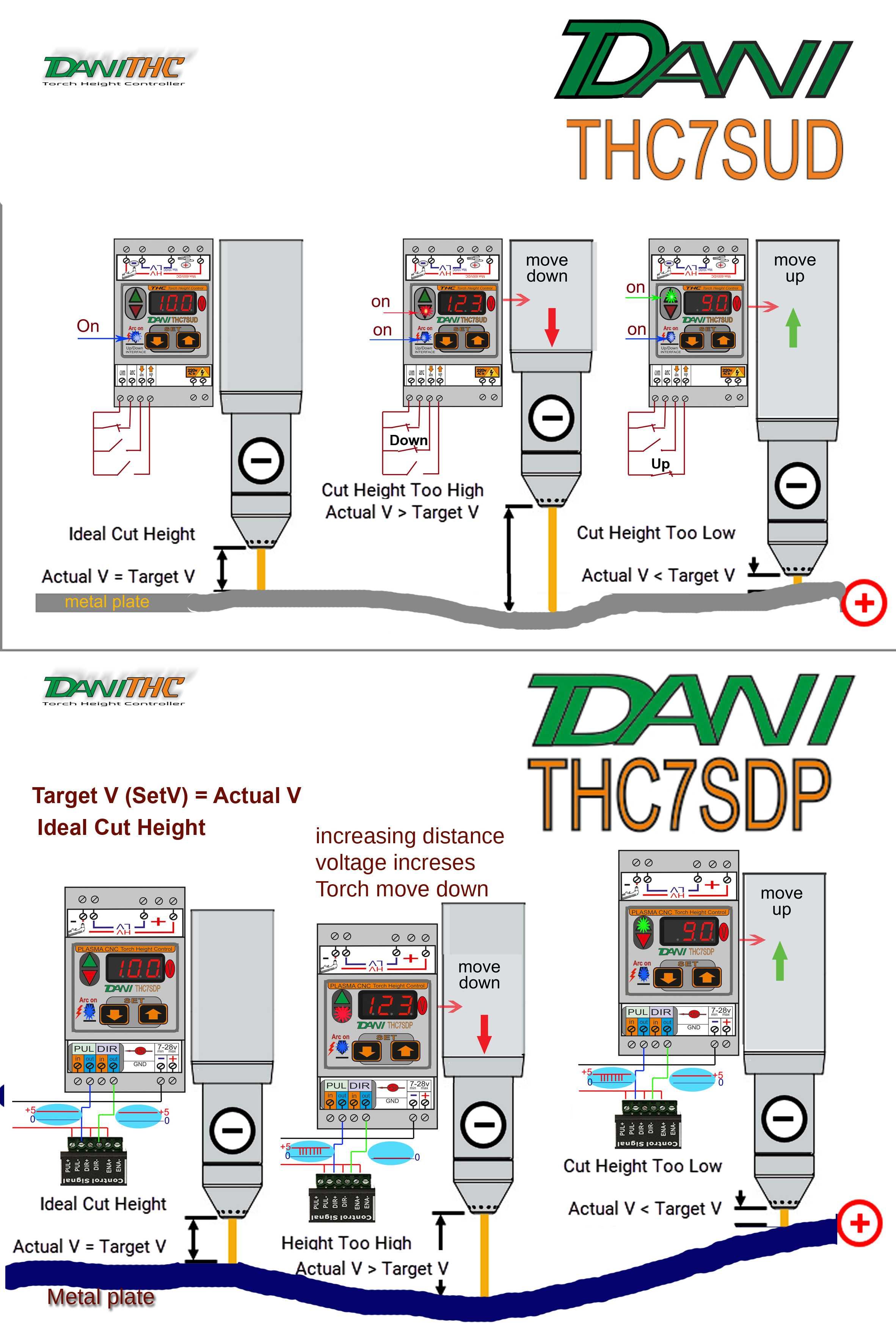

Dani THC е модерно и високонадеждно устройство, проектирано да поддържа постоянно и точно разстояние между плазмената горелка и обработвания метал по време на рязане. Това се постига чрез непрекъснат мониторинг на дъговото напрежение, което е пряко свързано с разстоянието между върха на горелката и металната повърхност.

Когато металната плоча е неравна или изкривена, разстоянието между горелката и материала се променя, което влияе на качеството на рязане. Dani THC следи тези промени в реално време, като измерва напрежението на дъгата и сравнява стойността му със зададената от потребителя референтна стойност. При отклонение, устройството автоматично подава управляващи сигнали към двигателя на оста Z, за да повдигне или снижи горелката, така че разстоянието да остане постоянно.

Благодарение на вградените висококачествени компоненти – делител на напрежение, филтри против смущения и прецизен микроконтролер – Dani THC реагира бързо и надеждно на всяка промяна в работната среда. Това гарантира оптимална височина на рязане, по-чист прорез и удължен живот на консумативите на горелката, независимо от дебелината или формата на обработвания метал.

Методи за управление на оста Z чрез Dani THC:

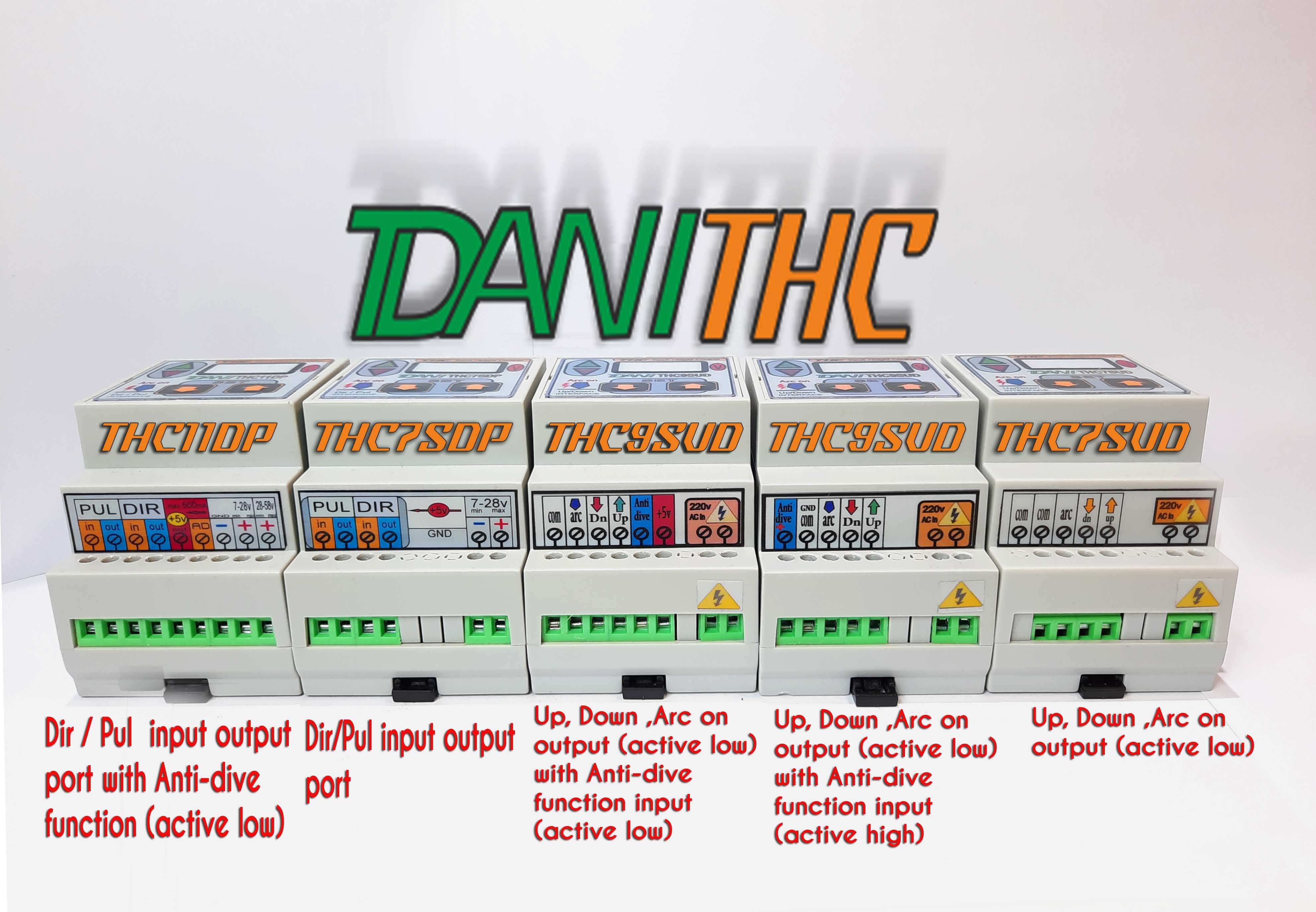

Dani THC предлага два основни модела:
Dani THC-UD – с изходи за команди за нагоре, надолу и изход за наличие на плазмена дъга.

Dani THC-DP – с изходи и входове за директно управление на стъпкови мотори чрез DIR и PUL/STEP сигнали.

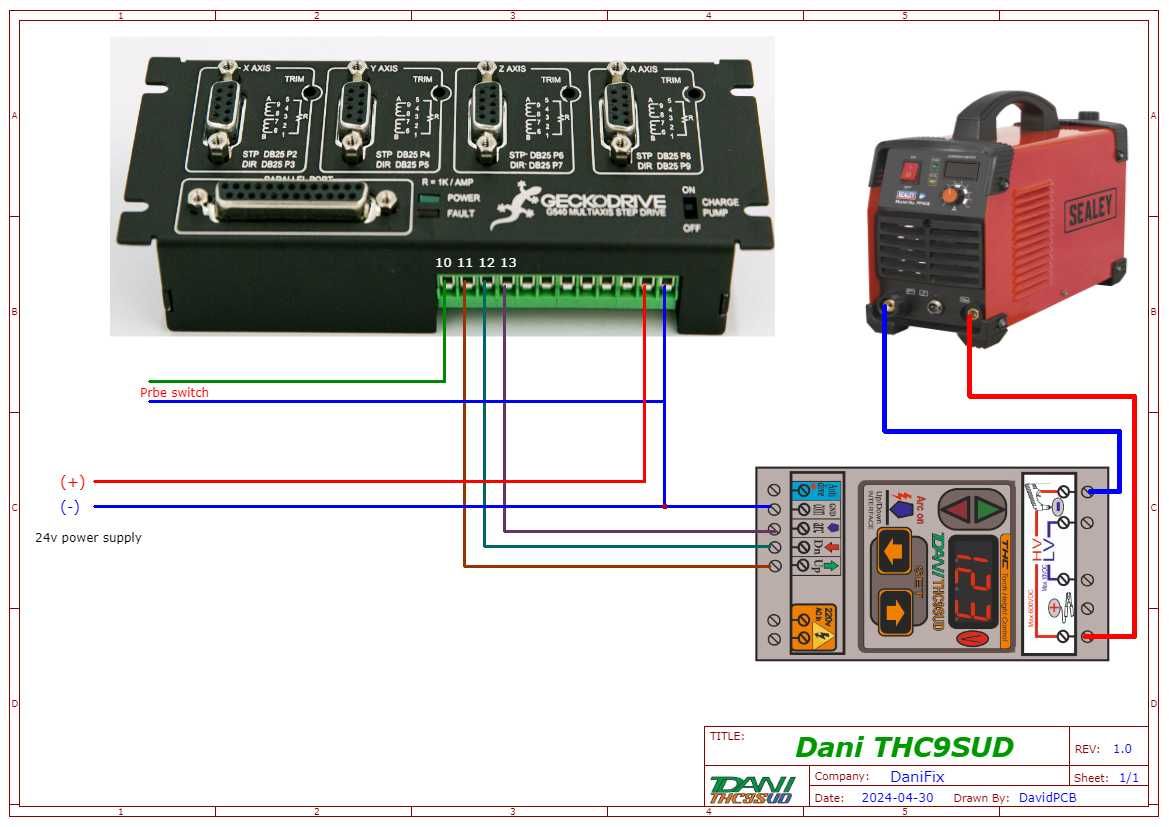

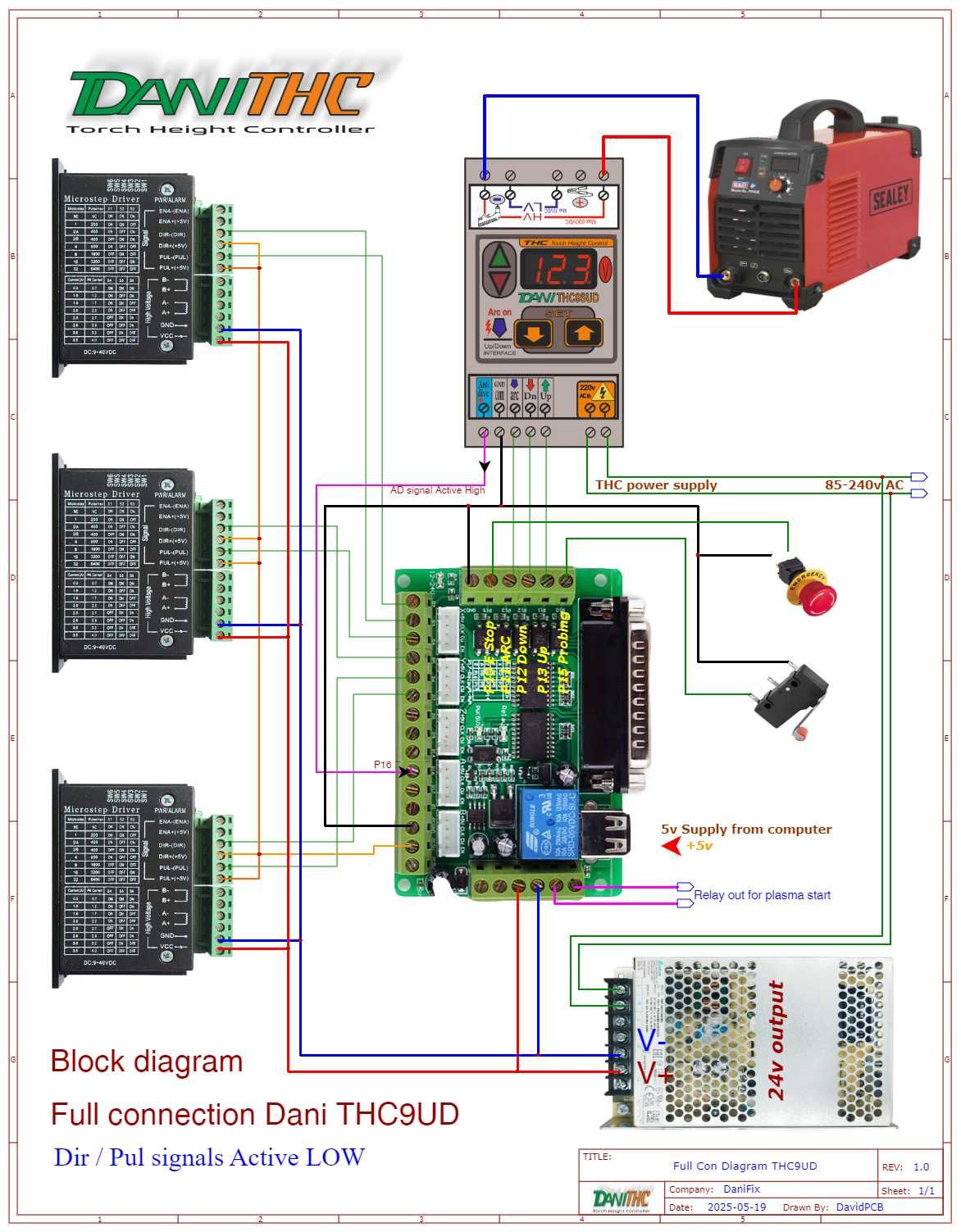

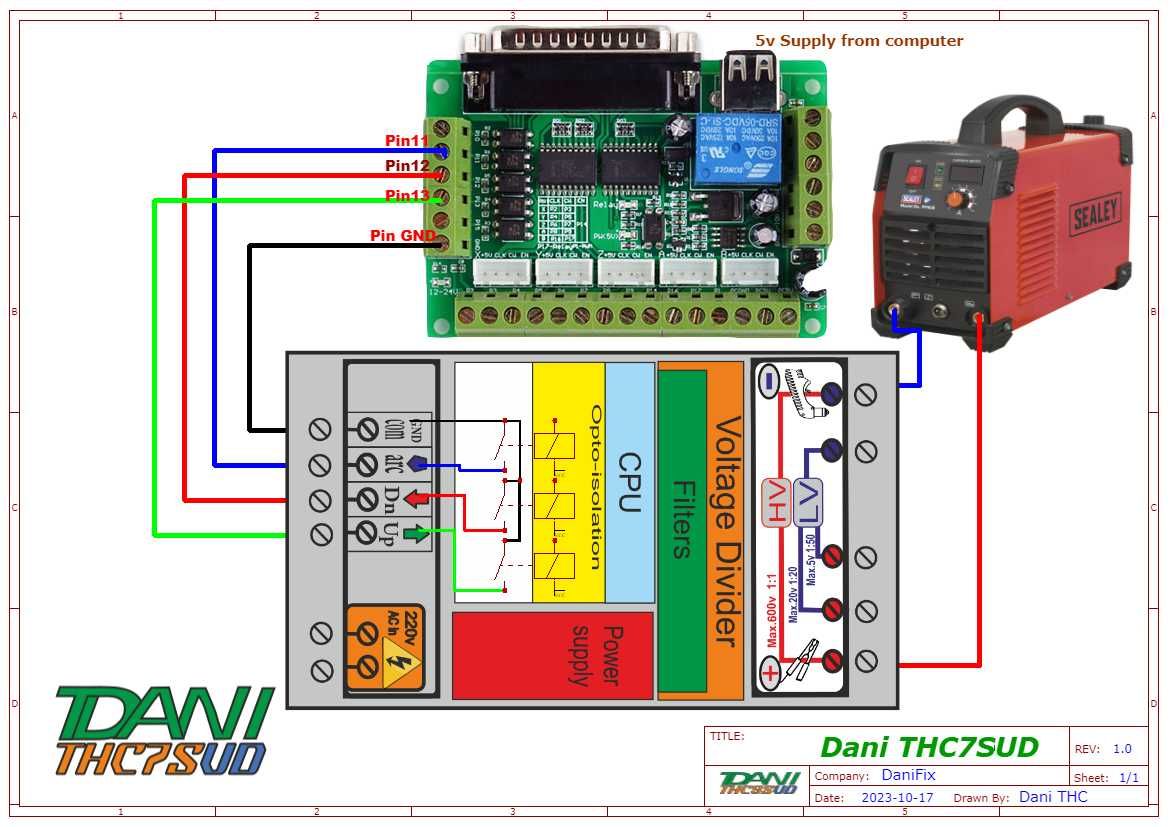

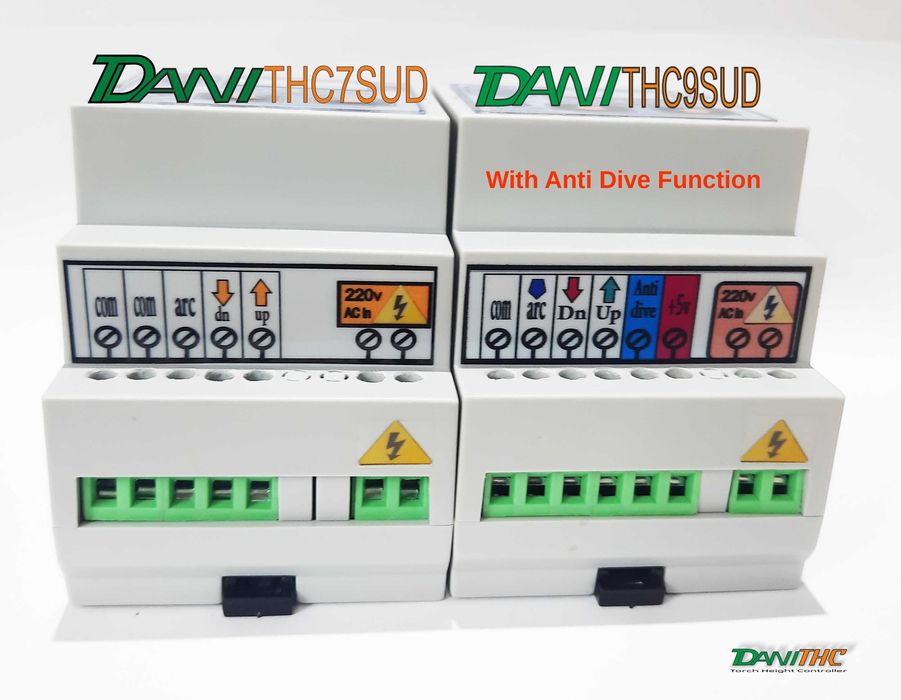

1. Класически метод (Dani THC7UD, THC9UD):
В този режим Dani THC работи като външен сензор, който следи дъговото напрежение и изпраща сигнали тип UP (Нагоре) и DOWN (Надолу) към контролния борд (например Mach3, LinuxCNC и др.). CNC контролерът обработва тези сигнали и чрез драйвера на оста Z командва стъпковия мотор. Предимството тук е, че управлението остава централизирано през софтуера, което позволява пълна G-код съвместимост и интегрирана логика на движение.

2. Автономен режим (Dani THC7DP, THC11DP):
В този режим Dani THC самостоятелно управлява оста Z, като директно изпраща DIR (посока) и PUL/STEP (стъпкови импулси) към драйвера на мотора. Управлението става напълно независимо от компютъра и CNC софтуера, което гарантира:

По-бърза реакция на промените в височината

Повишена прецизност при неравни материали

Намалено натоварване върху контролния софтуер

Динамична корекция на височината:
Уникално предимство на този режим е, че скоростта на повдигане/снижаване не е фиксирана. Тя се адаптира в реално време според разстоянието между главата и метала – при по-големи разлики, контролерът реагира по-бързо, а при по-малки – плавно и деликатно. Това подобрява качеството на прореза, стабилността на дъгата и удължава живота на механиката.

Подходящ за контролери без THC функция:
Автономният режим е особено ценен при използване на USB/LAN базирани CNC контролери, които не поддържат THC интерфейс (напр. GRBL, PlanetCNC, китайски USB контролери и др.).
С Dani THC не е необходим допълнителен софтуер или интеграция – той осигурява нужната функционалност самостоятелно.

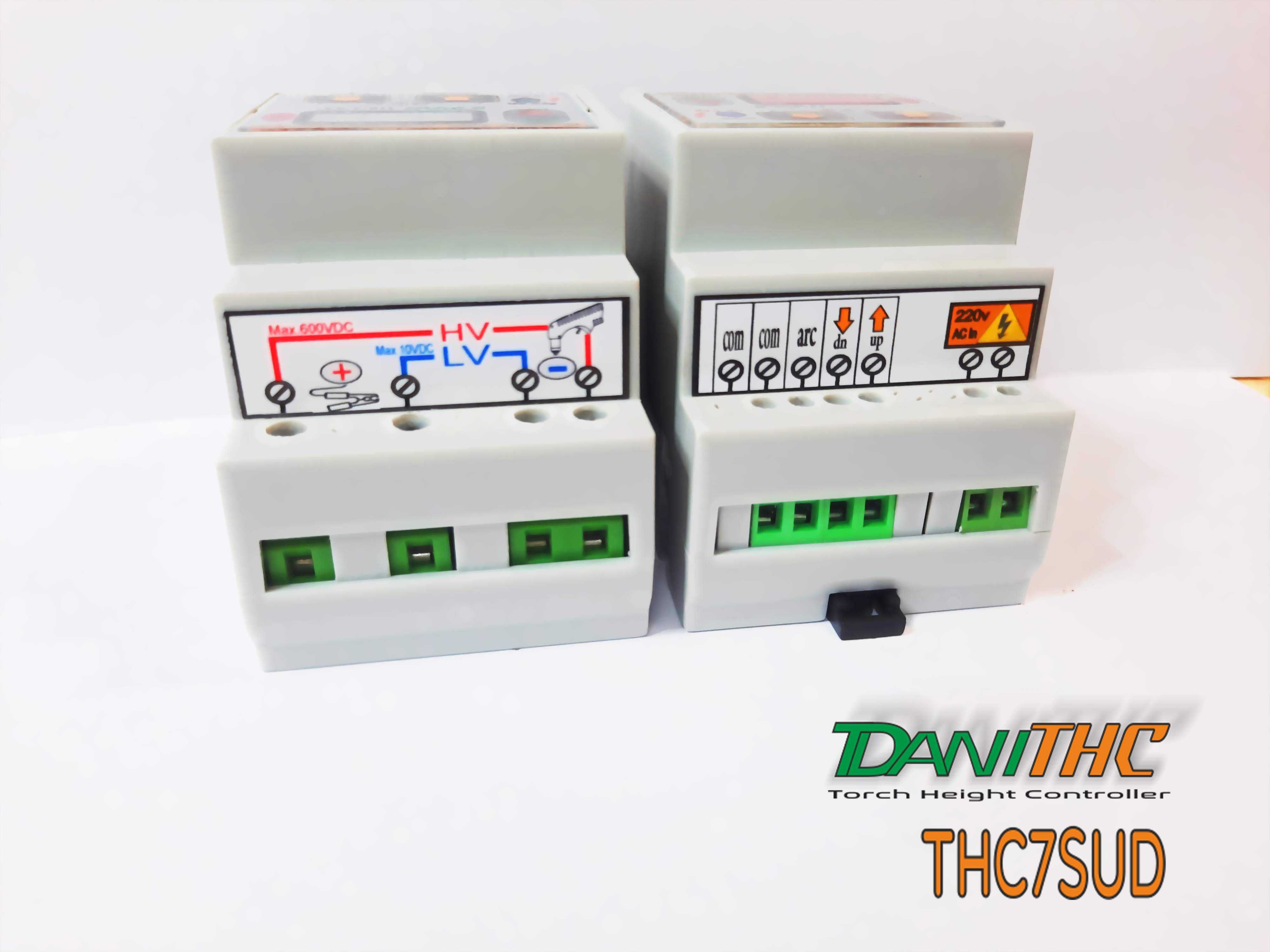

Параметри (Dani THC7SUD – меню с 11 настройки):
Задаване на напрежение на рязане (регулира разстоянието)

Хистерезис (толеранс)

Повдигане (след край или при защита)

Време за забавяне (при пробив)

Горна и долна граница на напрежението

Калибрация на напрежението

Автоматична защита от потъване

Повдигане при защита от потъване

Гладкост

Тестови режим

Характеристики:
.Оптоизолирани входове/изходи
.Захранване: 85–240 VAC
.Измерване на напрежение: 10–360 VDC
.Вграден делител на напрежение (1:1 ,1:20 или 1:50)
.Подходящ за HF и Non-HF плазмени източници
.Максимално входно напрежение: 1000 VDC
.Корекция на височина в реално време

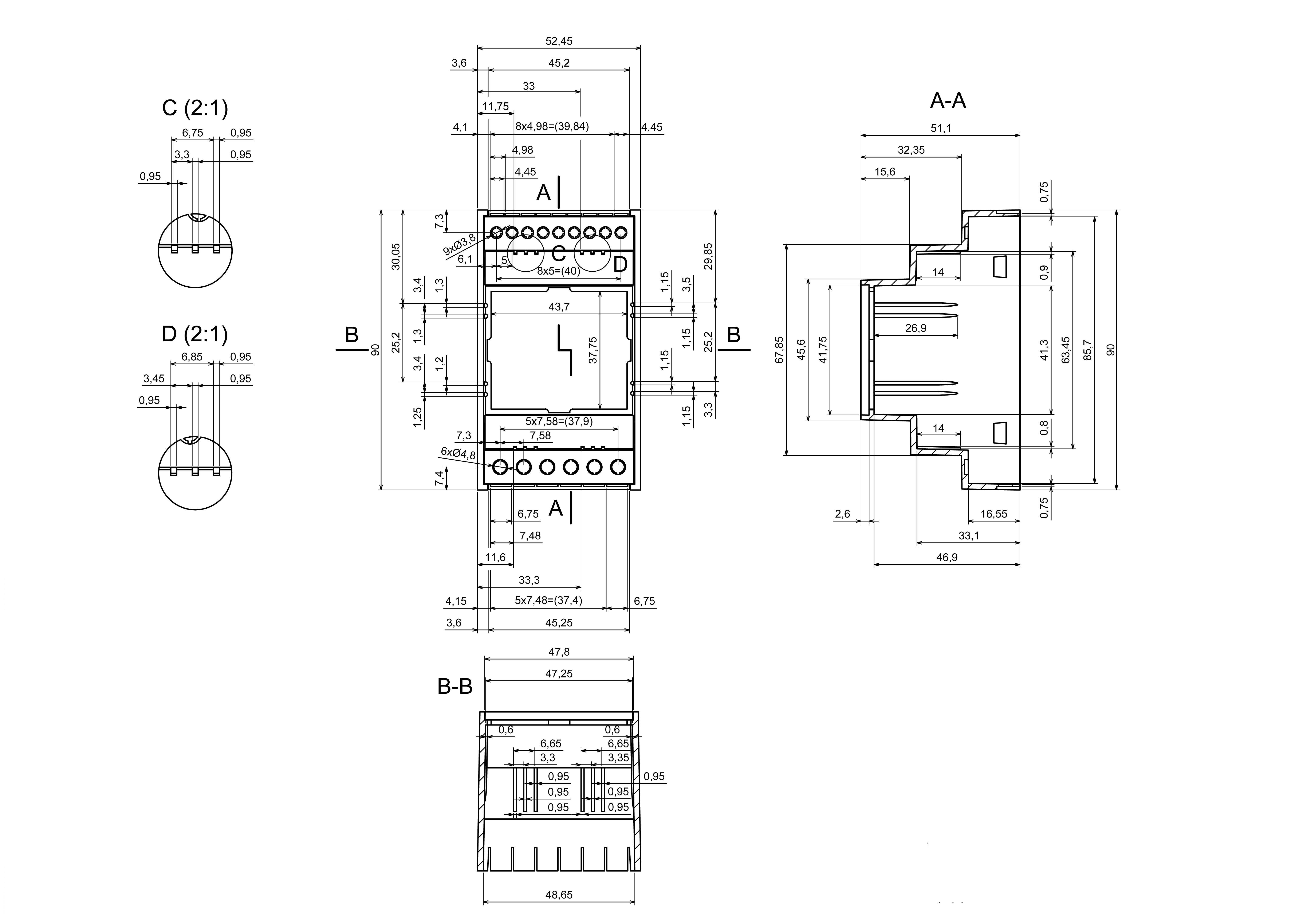

.Монтаж на DIN релса

Съвместимост:
Dani THC е съвместим с почти всички популярни CNC системи:

Поддържани софтуери и контролери:
Mach3 / Mach4

LinuxCNC

UCCNC (с UC100, UC300, UC400 и др.)

PlanetCNC / CNC USB Controller

Masso

Eding CNC

GRBL (чрез автономен режим)

Dani THC може да работи с всеки CNC контролер, който приема стандартни UP/DOWN входове или позволява външно управление на оста Z. Това го прави идеално решение дори при по-ограничени системи или хоби конфигурации.

Гаранция:
Гаранция за удовлетворение!
Ако устройството не отговаря на очакванията ви – връщане на парите до 30 дни.
