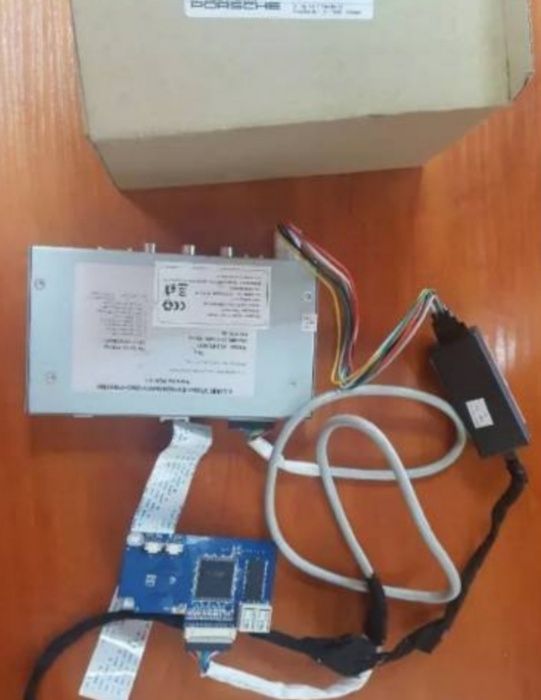

Видео интерфейс за Porsche автомобили с PCM 3.1 навигация . За свързване на два различни видео източници ( модернизирани устройства , например DVD плейър, DVB -T тунер ), 1 RGB източник и една камера за обратно виждане . Характеристики на продукта Видео вход за фабрични мултимедийни монитори 2 видео- входове за след пазарни устройства ( например DVD плейър, DVB -T тунер , .) Вграден аудио превключвател ( няма аудио - вмъкване ) Автоматично превключване към камерата за задно виждане от задна предавка Камера за задно виждане видео-вход с движещи насочващи линии при паркиране (в зависимост от софтуера на автомобила) Видео вход за камера за задно виждане RGB вход за след пазарна навигация Видео в движение (само за свързаните видео източници ) Съвместим с фабрична камера за обратно виждане AV- входа PAL / NTSC съвместим Съвместимост Съвместим за автомобили Porsche с PCM 3.1 навигация . Използва се по-специално в следните превозни средства: Cayenne E2 Panamera 911 Boxster Cayman Ограничения Модула вкарва САМО видео сигнали в мултимедията. Фабричен аудио- AUX- вход или FM- модулатор за звук. Интерфейсът трябва да се монтира в панел на мултимедията (капака трябва да се отвори!). Водачът не трябва да се отклонява от движещи се изображения по време на шофиране . По закон, гледане на видео или снимки по време на шофиране е забранено. Този интерфейс трябва да се използва само за да се покажат фиксирани менюта или картина-снимка от камерата за обратно виждане-CAM снимки, когато превозното средство се движи, например менюто MP3 за DV ъпгрейди или камера за заден ход. Спецификации ( видео интерфейс) BATT/ACCrange 7V – 25V Stand.by power drain < 5mA Power 0.2A/12V Power consumption 2.4W Video input 0.7V˜1V Video input formats PAL/NTSC RGB-video amplitude 0.7V with 75 Ohm impedance Temperature range -40°C to +85°C Weight 195g Dimensions 182 x 24 x 100 mm (B x H x T) Connections ( видео интерфейс) FRONT 8пинов конектор ( RGB ) 6пиновMolex конектор (мощност ) 3пинов RCA - конектор (Video IN 1 & 2 , RVC ) 8пинов конектор ( Ctrl ) REAR Flex кабел гнездо ( видео) 8пинов конектор (аудио ) 4пинов конектор ( докосване ) Лява страна 4пинов конектор ( клавиатура )
