Lynx Power In модулна тоководеща шина, част от системата Victron Lynx distribution system

Victron Lynx Power In е модулна тоководеща шина за присъединяване на общо четири постояннотокови устройства, като например 12, 24 или 48 V фотоволтаични системи с батерии за локално съхранение на енергия. Устройството може да бъде използвано самостоятелно или като компонент в системата Lynx distribution system.

Victron Lynx Power In е модулна тоководеща шина за присъединяване на общо четири постояннотокови устройства използвайки кабелни обувки с M8 резба. Този тип съединителни шини се използват когато е необходимо присъединяването на множество постояннотокови товари и батерии, като Lynx Power In е оптимизирана за употреба във фотоволтаични системи с батерии за локално съхранение на енергия. Проектирана е да работи в широк диапазон на напрежение от 9 до 60 VDC и ток до 1000 A. Ако приложението изисква присъединяването на повече устройства е възможно две или повече Lynx Power In шини да се свържат в последователност, стига да токът преминаващ през тях да не надвишава допустимото. Продуктът разполага със здраво шаси изработено от ABS пластмаса и има степен на защита IP22. Lynx Power In може да бъде използвана самостоятелно или като част от Lynx distribution system – система от модулни шини с различни функции.

Приложение
Функцията на Lynx Power In е да присъедини четири постояннотокови устройства към обща шина, което е необходимо във фотоволтаични системи с батерии за локално съхранение на енергия. Типично това са батерията, соларният контролер и хибридният инвертор, като в зависимост от размера на системата може да има множество такива устройства, съответно допълнителни шини за тяхното свързване. Lynx Power In е проектирана за работа с фотоволтаични системи базирани на 12, 24 или 48 V, и ток до 1000 A. Lynx Power In е част от Lynx distribution system – система от модулни шини с различни функции.

Какво представлява Lynx distribution system?
В повечето случаи така наречената „система за разпределение“ Lynx използва един модул Lynx Shunt VE.Can или Lynx Smart BMS. Изборът на подходящото устройство между Lynx Shunt VECan или Lynx Smart BMS се определя от типа батерии използвани в системата. Lynx Smart BMS се използва само в комбинация с батериите Victron Energy Lithium Smart Batteries, докато модула Lynx Shunt VE.Can е подходящ за всички други типове батерии.
В допълнение към горепосочените модули се свързва една или повече шини Lynx Power In или Lynx Distributor, или комбинация от двата модела.
Свързаните един към друг модули от Lynx distribution system създават една непрекъсната тоководеща шина с връзки за постояннотокови устройства, вградени предпазители и система за управление/мониторинг на литиевойонни батерии.
В системи които не изискват външен модул за управление/мониторинг на батерии е възможно да се използва само Lynx Power In или Lynx Distributor, без необходимост от Lynx Smart BMS или Lynx Shunt VE.Can модул.

Конструкция и монтаж

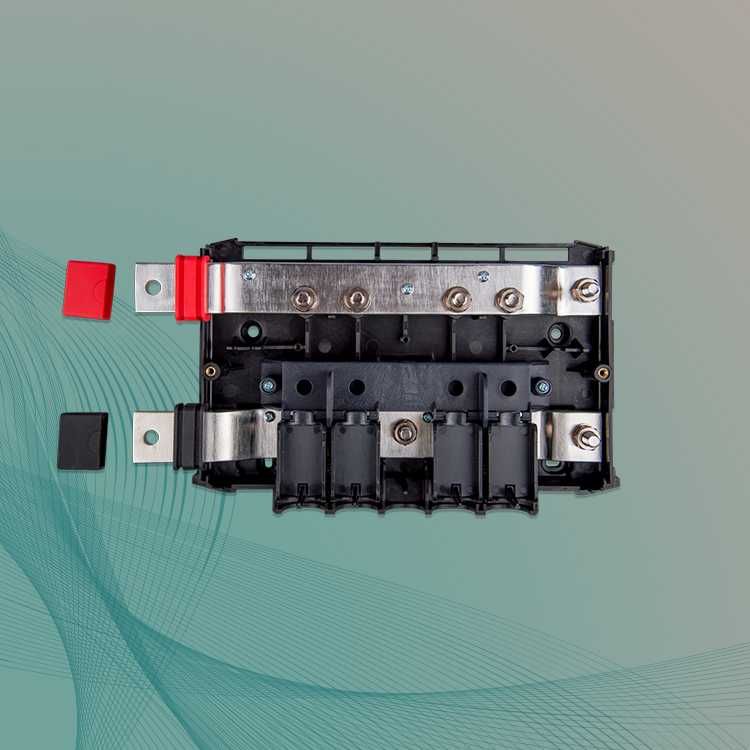

Корпусът на устройството е изработен от здрава ABS пластмаса и има степен на защита IP22. Lynx Power In може да се използва в широк температурен диапазон от -40 °C до +60 °C и максимална влажност на въздуха 95%. Устройството е предвидено за стенен монтаж на закрито. В Lynx Power In има две медно-покалаени шини с дебелина 8 mm и ширина 30 mm.
Lynx Power In и всички други устройства от продуктовото семейство Lynx имат модулен дизайн и са предвидени да се свързват едно към друго в последователност.
