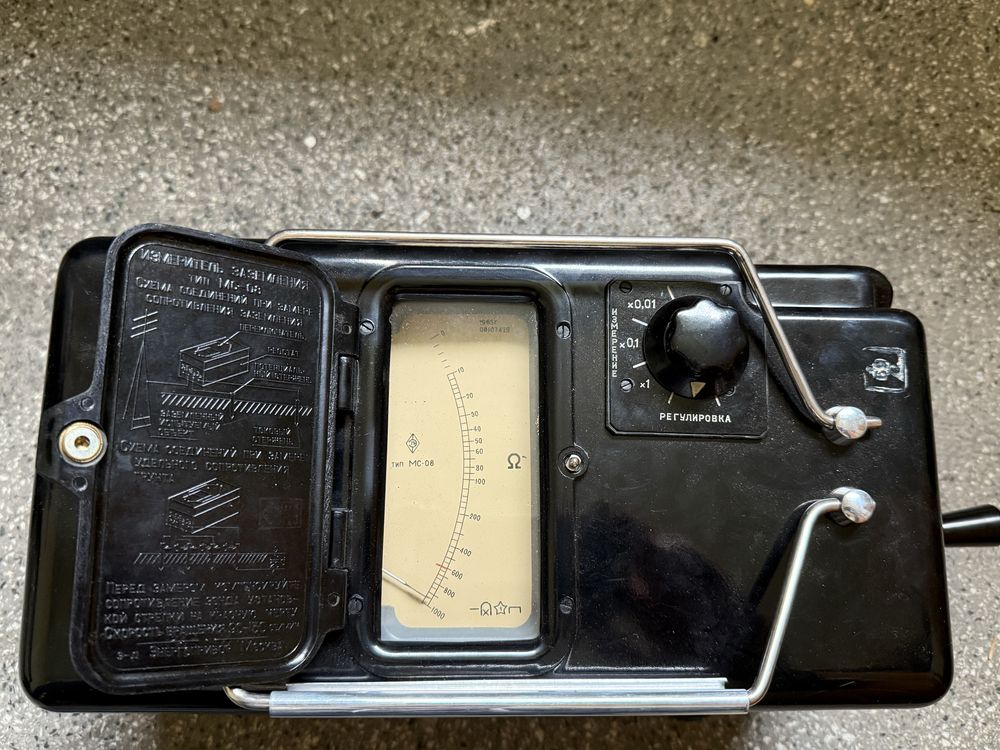

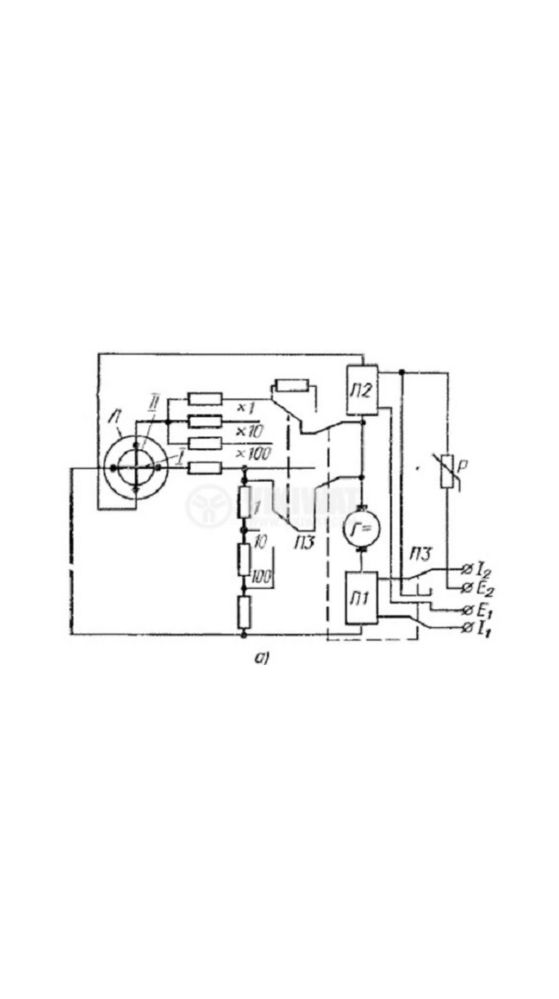

Измервателният уред МС-08 се използва за измерване на стойностите на съпротивлението на заземяване. Диапазона на измерване е от 0.02 Ohm до 1000 Ohm. Източникът на захранване е генератор на постоянен ток с ръчно задвижване и е вграден в уреда. На снимката е показана схемата на измерване.

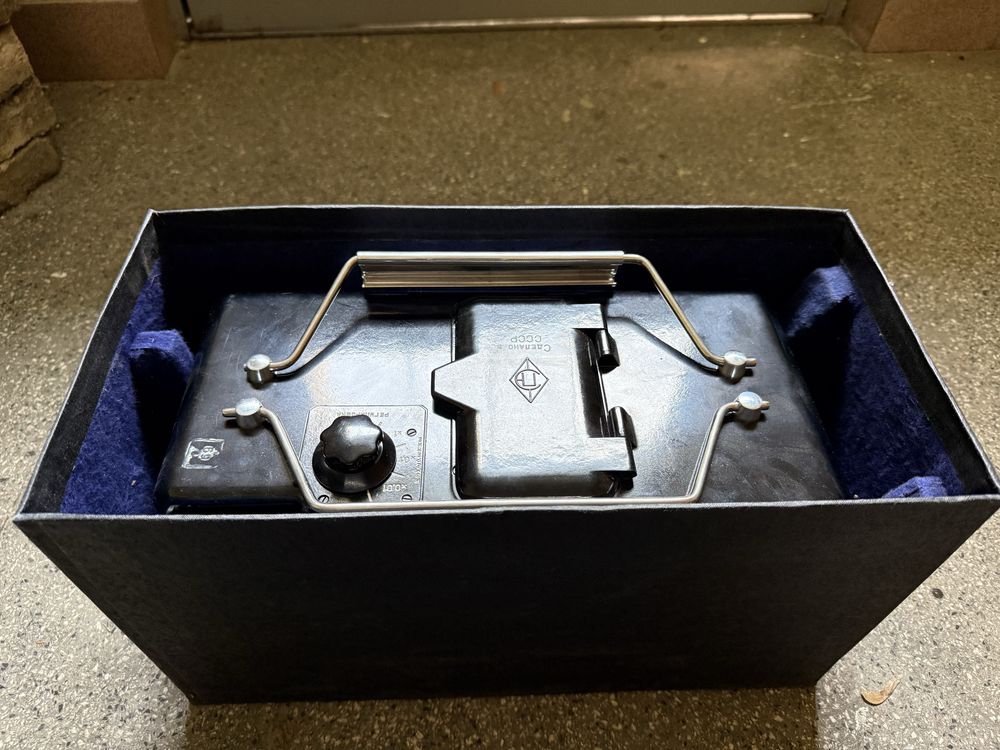

Уредът е нов в кутия и не е ползван никога!

• модел - МС-08

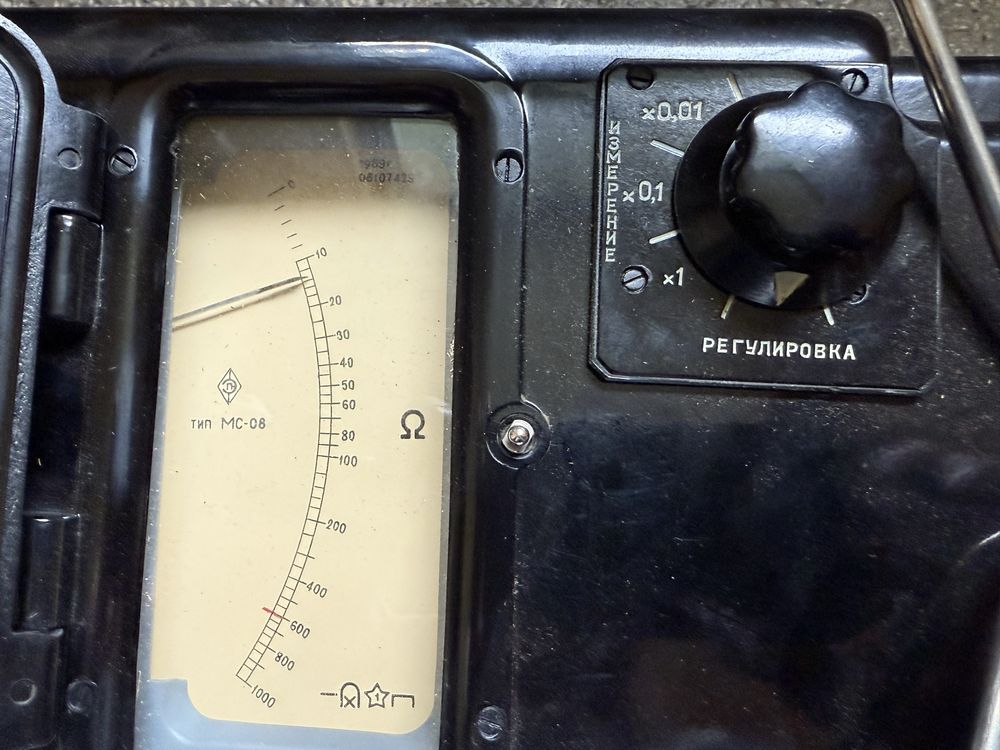

• диапазони на измерване - от 0 до 10 Ohm, от 0 до 100 Ohm, от 0 до 1000 Ohm;

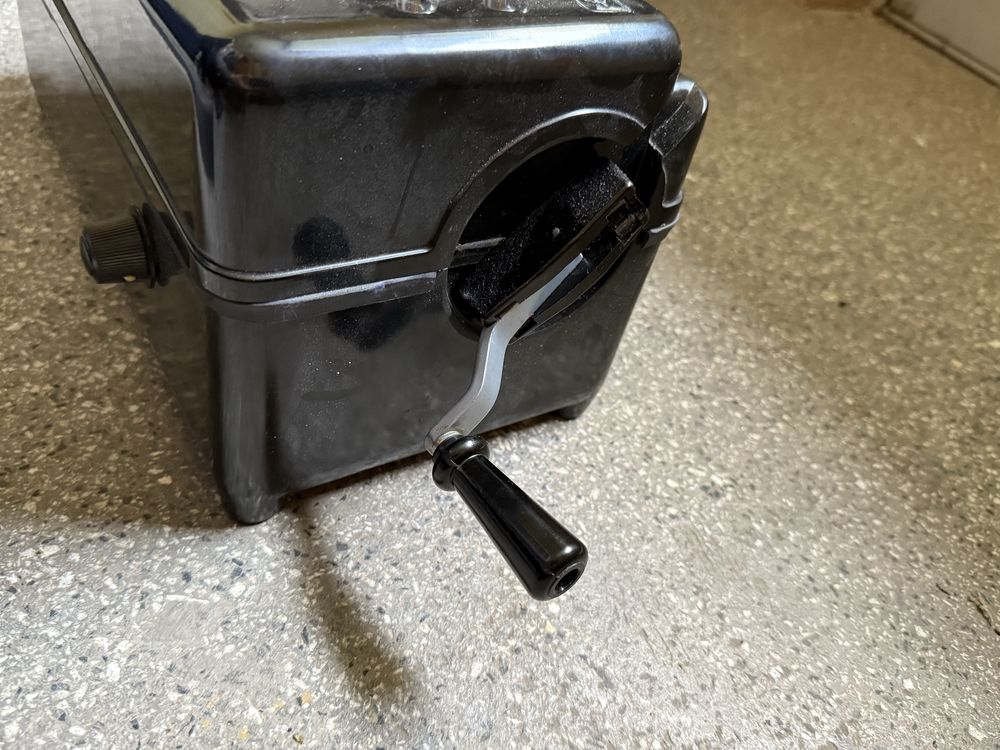

• честота на въртене на вградения генератор - от 90 до 150 rpm;
• напрежение на захранващия генератор - 250 VDC;
• метод на измерване - амперметър – волтметър (логометър);
• цвят - черен;
• габаритни размери - 460 x 190 x 190 mm.

Стандарти

• за заземяване на мрежи и системи средно напрежение е в сила БДС HD 63751. Специално за мълниезащита са в сила стандартите IEC-61000-5-2, IEC-62305-3 и БДС EN 62305-3:2006, които изискват земно съпротивление под 10 ома (последният стандарт е с препоръчително действие);
• за съпротивлението на заземяване е в сила IEC/EN61557, part 5. В БДС 11623:83 са дадени изисквани максимални стойности на съпротивление на заземяване в рудници.
