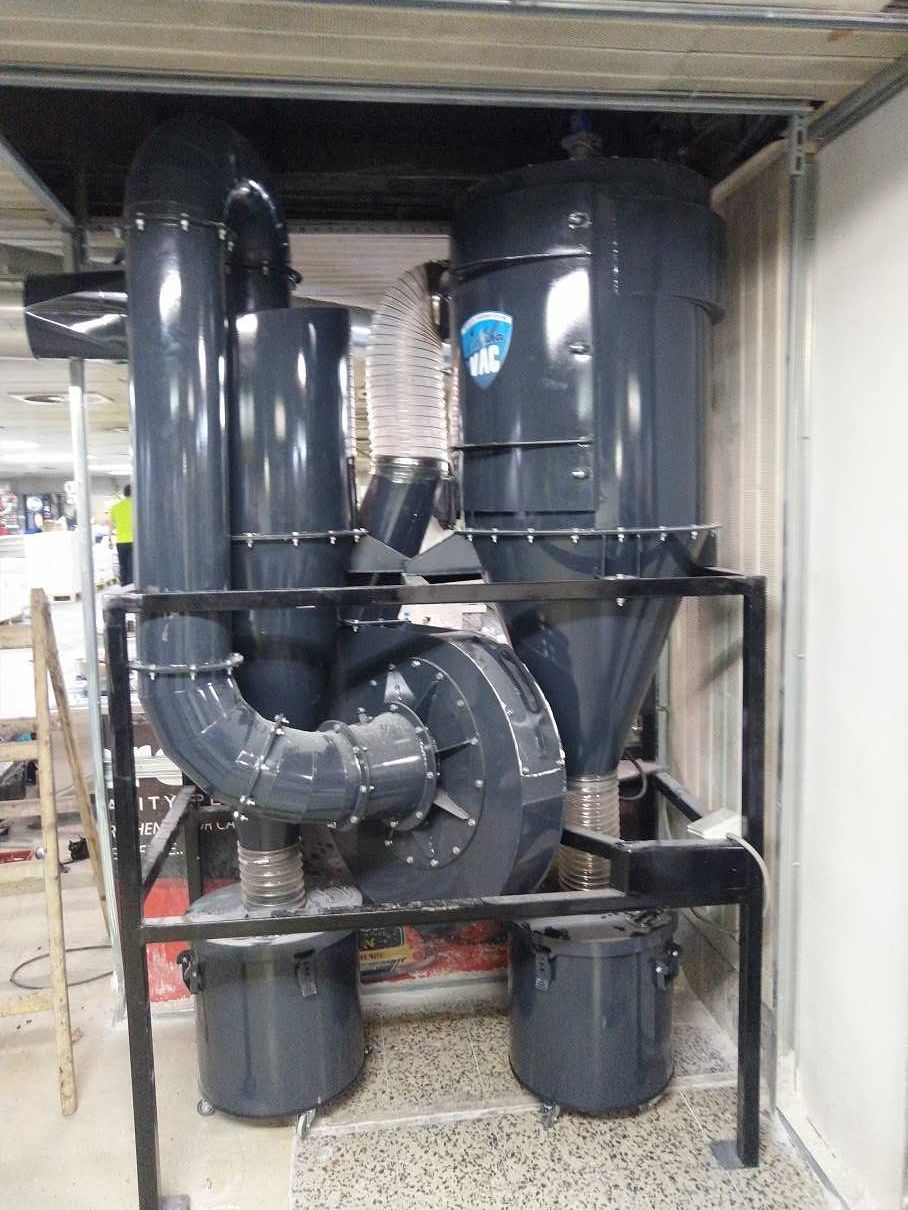

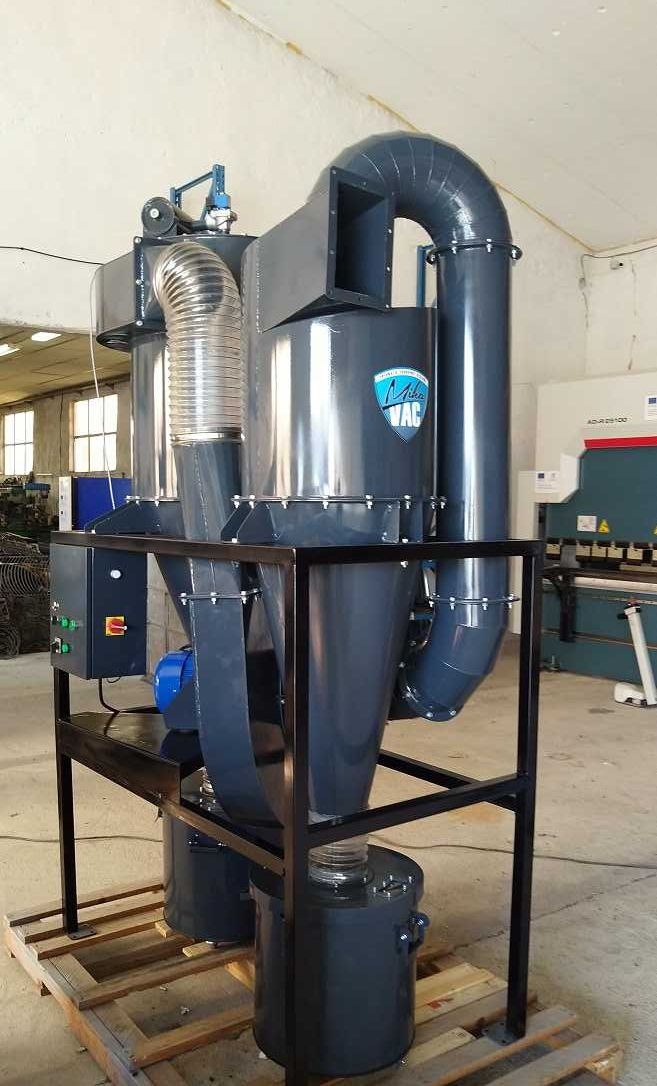

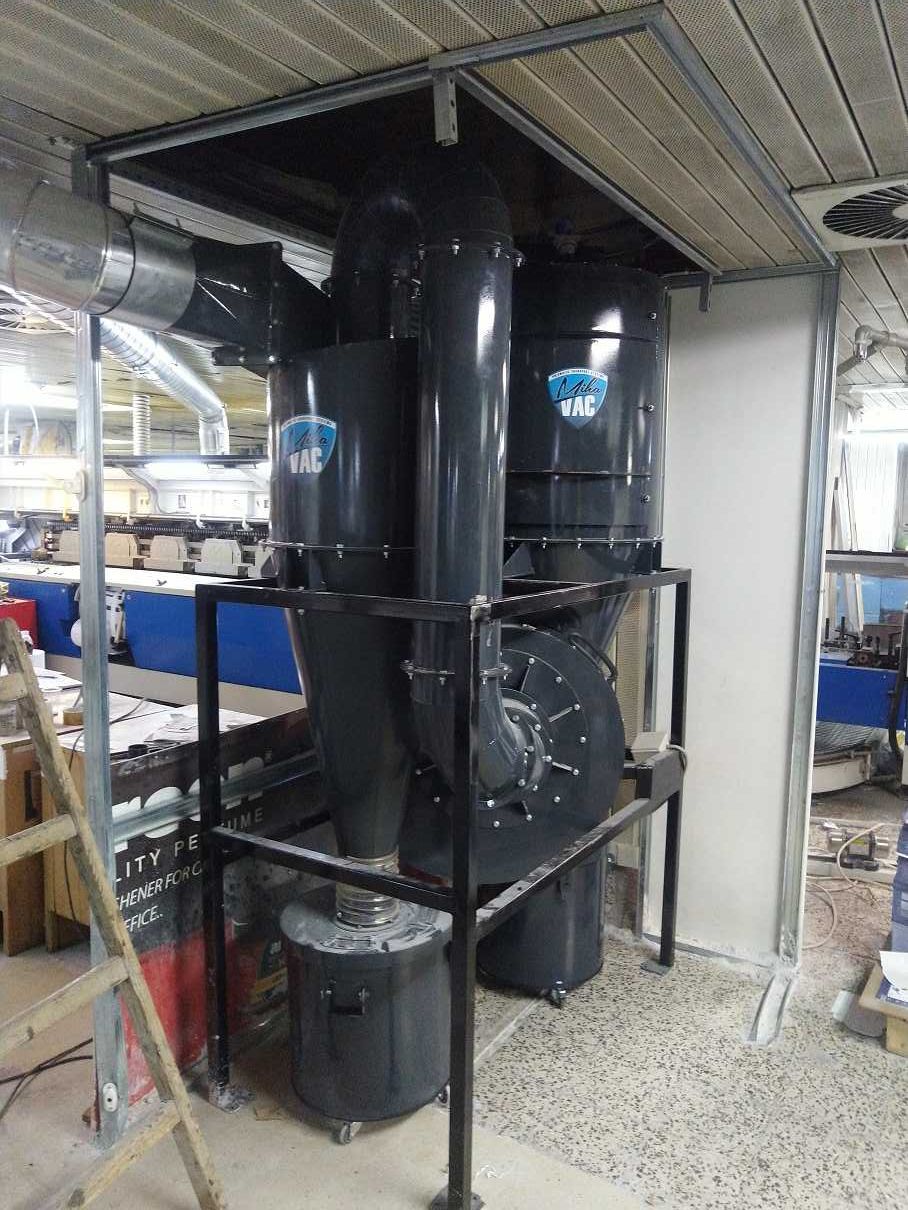

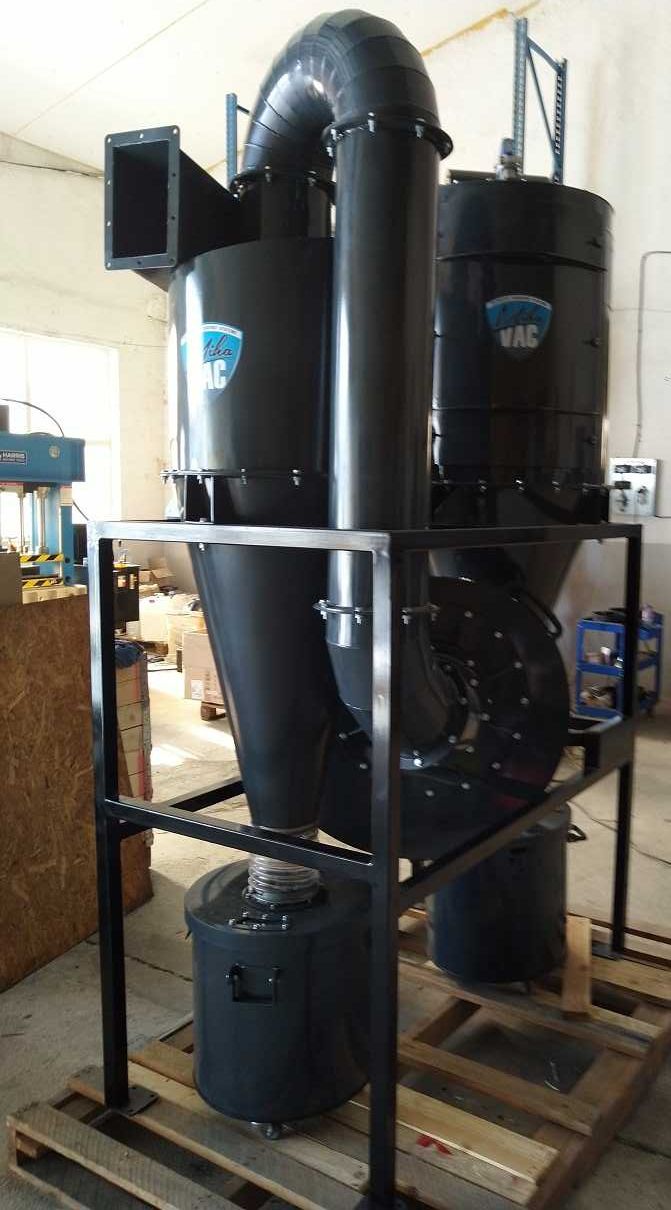

Циклонно сепариращаи филтриращасистема включва:
- Центробежен вентилатор от средно към високо налягане 4kW, 2900об/мин, 4000Pa, Дебит 4000 m3/h. Изцяло заварена, динамично балансирана метална перка с назад обърнати лопатки за пренос на фин прах.

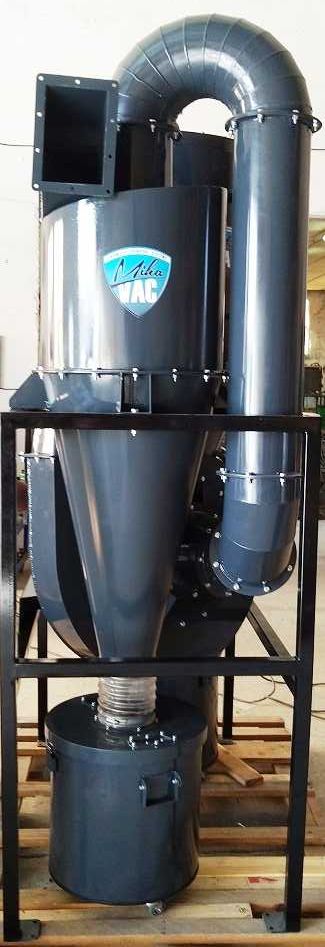

- Високоефективен циклон сепаратор, тип Хеликс, Ф200mm засмукващ дифузор. Степен на улавянане на частици до 10 микрона.
- Херметичен контейнер на транспортни колела с откопчаващ капак- 60 литра под циклон сепаратора, за събиране на по-едри частици .Визьорно стъкло за следене на нивото на запълване.
- Циклонна филтърна кутия, снабдена седин брой полиестерен патронен филтрър за многократна употреба Ф325 х 800mm, нагъната филтърна материя с пропускливост 5000m3/h.
Клас на филтрация M8/F8-EU8-Степен на улавяне на частици до 1 микрон, пречиства дървесен, циментов, въглищен прах, заваръчен дим, дим от лазерно и плазменно рязане. Подходящ за работа в затворени помещения. Автоматично изтупващ се с продухващ магнет вентил, чрез вграден ресивер (необходимо е захранване със сгъстен въздух 6 bar).
- Херметичен контейнер на транспортни колела с откопчаващ капак-60 литра под филтърната кутия, за събиране на най-финия прах. Визьорно стъкло за следене на нивото на запълване.
- Електро табло за пуск-стоп вентилатор и релета за подаване на импулсен сигнал към магнет вентила за автоматичното изтупване на филтъра. Настройват се по време с вграден таймер. Метална укрепяща рамка с пети за анкериране.
Начин на работа:
Центробежния вентилатор засмуква през циклон сепаратора, в който се отделят частици до 5-10 микрона, в херметичния контейнер под него. След това най-финния прах, който не може да бъде уловен от циклон сепаратор, през вентилатора се нагнетява във филтърната кутия. Там става последното очистване на въздуха. Чрез автоматичното изтупване, праха от филтъра попада вконтейнера.
Параметри:
- Изцяло заварени метални модулни елементи с възможност за сервизиране.
- Дебелини на листовия материал от 1,5 до 5 мм, стомана S235, S 355, Ст.45 и DC01.
- Профил на металната рамка 40х40х2 мм.
- Антикорозионно покритие-прахов полимер RAL 7016.
Намира приложение във всички отрасли на производството.
