SCHNITZER 6- ОСЕН CNC ОБРАБОТВАЩ ЦЕНТЪР
Наименование на машината
Шестоосен CNC обработващ център Schnitzer
Шестоосният CNC обработващ център на Schnitzer е високопрецизна CNC машина тип портал, предназначена за обработка на дърво, композитни материали и сложни триизмерни детайли. Моноблоковата конструкция осигурява висока твърдост, намалени вибрации и отлична точност на размерите.
Машината разполага с шест обработващи оси — X, Y, V, Z, B и C — и независима конфигурация с две работни маси, което позволява гъвкаво и ефективно производство. Компактната конструкция от едно цяло също улеснява транспортирането и монтажа.
Основни характеристики
6-осна обработка
Моноблокова / еднокомпонентна конструкция
Независима работа с две работни маси
Висока конструктивна твърдост и минимални вибрации при обработка
Високомоментен обработващ шпиндел
CNC система за управление OSAI
Серво задвижване на линейните оси
Висока скорост на линейно движение
B и C въртящи оси за сложна 3D обработка
Опционален автоматичен сменник на инструменти
Опционално защитно ограждение на машината
Подходяща за обработка на дърво и композитни материали
Необходима площ за монтаж приблизително 14 m²
Технически характеристики
Параметър
Спецификация
CNC система за управление
OSAI
Линейни оси
X – Y – V – Z
Въртящи оси
B – C

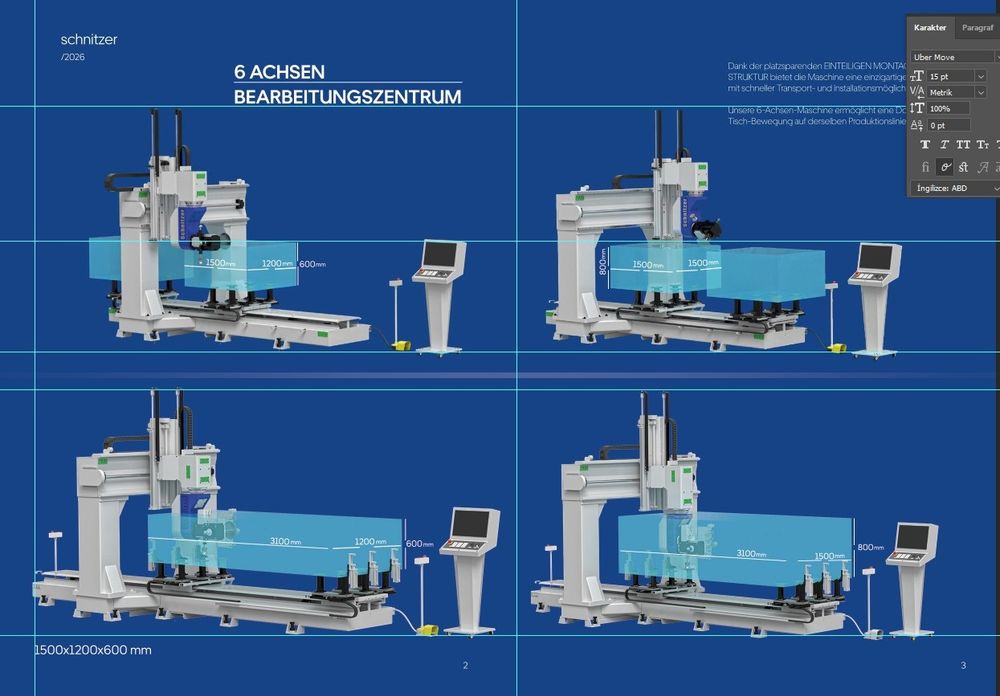

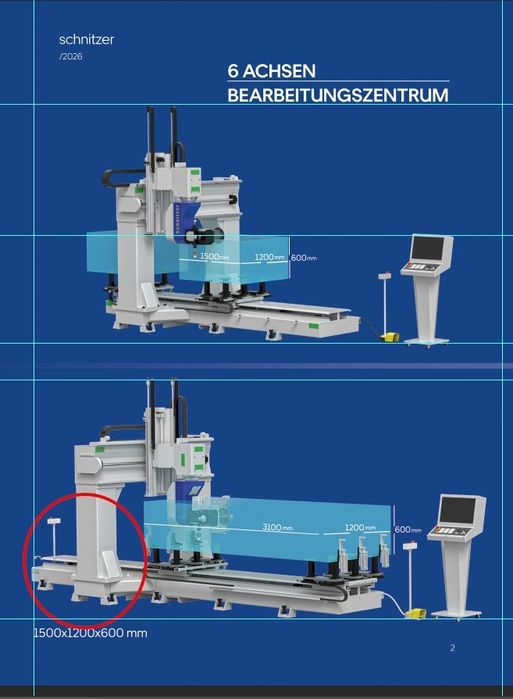

Работна площ – единична маса
1500 × 1200 × 600 mm / 1500 × 1500 × 800 mm
Работна площ – двойна маса
3100 × 1200 × 600 mm / 3100 × 1500 × 800 mm
Ход на ос X
1700 mm
Ход на ос Y
4000 mm
Ход на ос V
4000 mm
Ход на ос Z
850 mm
Опционален ход X / Z
2100 / 1030 mm
Серво мотори X-Y-V
1.3 kW, абсолютни серво мотори
Серво мотор на ос Z
1.8 kW, абсолютен серво мотор със спирачка
Скорост на подаване X
40 m/min
Скорост на подаване Y
30 m/min
Скорост на подаване V
30 m/min
Скорост на подаване Z
40 m/min
Въртене на ос B
Безкрайно
Въртене на ос C
400°
Задвижване на B/C
Серво задвижване с прецизен редуктор
Шпинделен мотор
ELTE, 7.5 kW
Максимални обороти на шпиндела
18 000 rpm
Вакуумна помпа
BECKER, 4.8 kW / 140 m³
CAD/CAM софтуер
ALPHACAM
Редуктори
Sumitomo Drive Technologies
Пневматични компоненти
FESTO
Компоненти за линейно движение
PMI
Компенсация на теглото по ос Z
Пневматични цилиндри Ø50 mm
Автоматично смазване
Централна система за смазване Schnitzer
Размери за монтаж
5550 × 2250 × 2540 mm / 5550 × 2550 × 2940 mm
Основни предимства
1. Шестоосна обработка
Комбинацията от четири линейни оси и две въртящи оси осигурява висока степен на свобода при обработката на сложни повърхности, наклонени геометрии и триизмерни детайли.
2. Конфигурация с две работни маси
Машината може да работи с две работни маси в рамките на една обработваща линия. Тази конфигурация осигурява голям работен капацитет и може да повиши производствената ефективност.
3. Висока прецизност и твърдост
Моноблоковата конструкция и твърдата портална конструкция са проектирани за минимизиране на вибрациите и поддържане на висока точност на обработката при натоварени работни режими.
4. Високоскоростна обработка
Със скорости на подаване до 40 m/min машината е предназначена за приложения с висока производителност.
5. Мощен шпиндел
Стандартният 7.5 kW шпиндел ELTE, способен да достигне 18 000 rpm, осигурява необходимата производителност за широк спектър от приложения при обработка на дърво и композитни материали.
6. Разширена автоматизация
Машината може да бъде оборудвана с опции за автоматизация, като автоматична смяна на инструментите, докато системата за управление OSAI и софтуерът ALPHACAM осигуряват интегрирано CNC/CAD-CAM решение.
Типични приложения
Шестоосният CNC обработващ център Schnitzer е подходящ за:
Сложни дървени компоненти
Компоненти за мебелната промишленост
Скулптурни и 3D повърхности
Обработка на композитни материали
Контурно рязане и пробиване на пластмаси
Многоъглова обработка
Изработка на прототипи и изделия по поръчка
Високопрецизна промишлена обработка на дърво
В обобщение: Шестоосният CNC обработващ център Schnitzer съчетава твърда моноблокова конструкция, шестосна обработка, работа с две работни маси, високоскоростно серво задвижване и шпиндел с максимални обороти 18 000 rpm, предоставяйки гъвкаво решение за сложна и високопрецизна обработка на дърво и композитни материали.

www.schnitzer.com.tr
