Технически характеристики:

• CNC управление: Siemens
• Максимално квадратно сечение: 160 × 160 mm
• Максимална дължина на обработвания детайл: 1200 mm
• Максимална височина: 20 mm – съгласно данните, посочени в каталога
• Скорост на ос X: 70 000 mm/min
• Скорост на ос Z: 40 000 mm/min
• Скорост на ос Y: 30 000 mm/min
• Работна мощност: 22–23 kW

Серво задвижвания:

• Ос X: Siemens, 15 kW, серво мотор с абсолютен енкодер
• Ос Z: Siemens, 1 kW, серво мотор
• Ос Y: Siemens, 0,75 kW, серво мотор с абсолютен енкодер
• Ос A: Siemens, 3,7 kW, серво система с абсолютен енкодер, 6000 об./мин.

Системи и оборудване:

• Центриране на детайла: FESTO
• Линейна система за движение: PMI
• Притискащ механизъм: FESTO
• Центриращ блок: ръчен
• Автоматично центриране: FESTO
• Система за смазване: Schnitzer
• Шпинделен двигател: 6 kW, до 24 000 об./мин., OILSpeed

Тегло на машината: 3000–3200 kg.

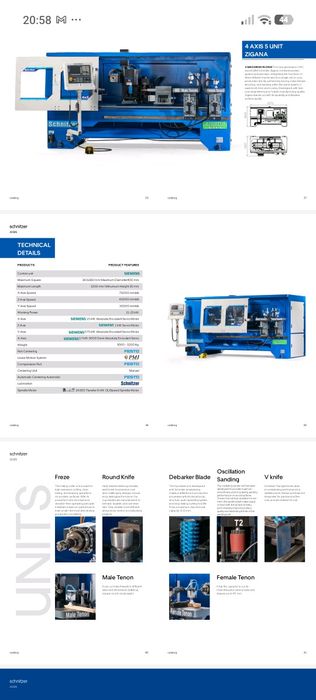

Габаритни размери според схемата в каталога: приблизително 3370 × 1947 × 1650 mm.

Машината е разработена за прецизна обработка на дървесни материали и е подходяща за професионално и серийно производство. Конструкцията и оборудването са предназначени за стабилна работа, висока производителност и прецизност при обработката.

Предлагани/описани в каталога режещи инструменти и работни единици:

• Фрезова глава (Freze) – предназначена за високопрецизно фрезоване, канали и профилиране на дървени повърхности. Конструкцията на двигателя и системата за работа са проектирани за висока производителност и работа при интензивни производствени условия.

• Оборна ножова глава / Debarker Blade – предназначена за обработка и отнемане на материал от дървесната повърхност. Конструкцията е разработена за надеждна работа при интензивно производство и висока ефективност на отнемане на стружки.

• Кръгъл нож (Round Knife) – изработен от термообработена стомана, предназначен за прецизни срезове и профилиране. Конструкцията осигурява висока издръжливост, устойчивост на износване и корозия и позволява ефективна и прецизна обработка на дървесни изделия.

• V-образен нож (V Knife) – предназначен за оформяне и прецизна обработка на V-образни профили и срезове. Подходящ за приложения, при които се изискват точност, чист срез и надеждна работа.

Schnitzer 4 AXIS 4 UNIT е професионално CNC оборудване, подходящо за предприятия и производствени обекти, търсещи висока точност, производителност и надеждност при обработката на дърво.
