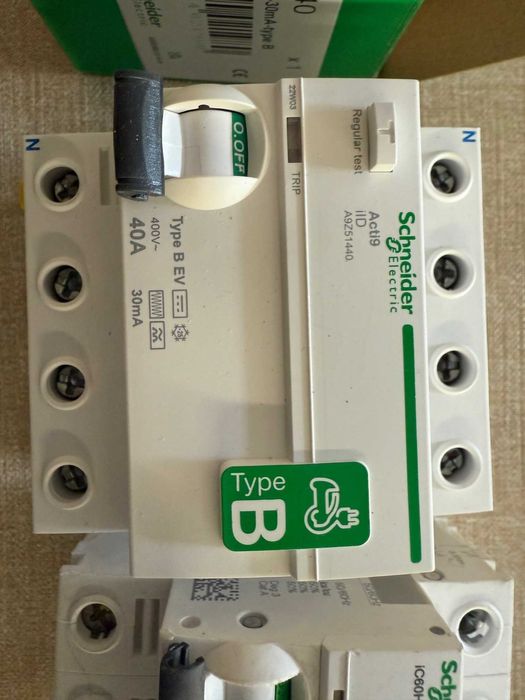

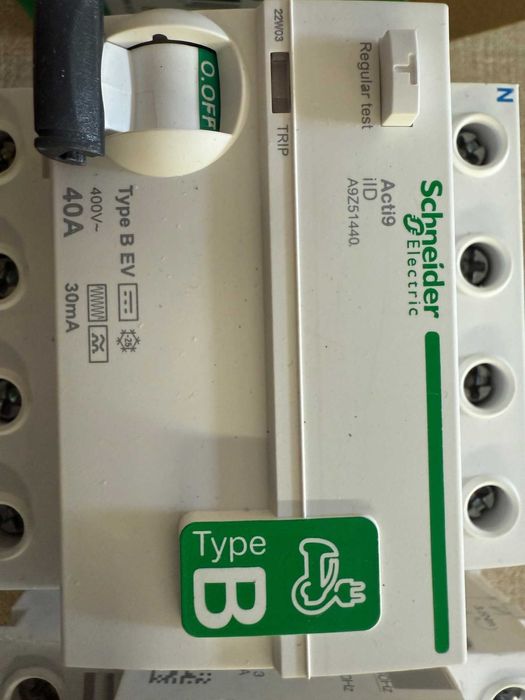

Schneider Electric A9Z51440 - Acti 9 iID Авт. прекъсвач за остатъчен ток 4P - 40A - 30mA - B EV тип

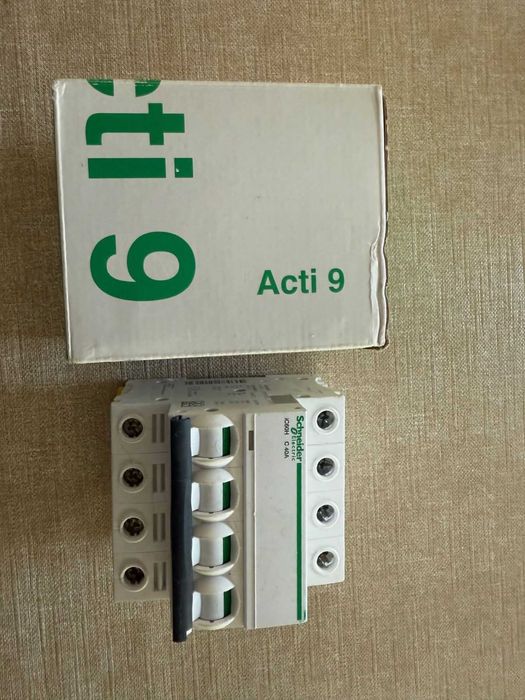

Schneider Electric A9Z51440 - Acti 9 iID - Acti9 iID - Автоматичен прекъсвач за остатъчен ток - 4P - 40A - 30mA - B EV тип (Дефектотокова защита) - трифазна (нов). Предпазителя на 3-тата снимка не е влючен

Основни
тип на мрежата AC

Тип продукт или компонентдефектнотокова защита (RCCB)

[In] номинален ток 40 A

Брой полюси 4P

Времезакъснение при защита от токове на уте Мигновен

Етикети за качество VDE NF IMQ KEMA

Заземителна чувствителност 30 mA

Клас защита от земна утечкаtype B-EV (Electric Vehicle)

Наименование на продукта Acti9 iID

Неутрална позиция Ляво

Гама на продукта Acti 9

Приложение на устройствотоE lectrical Vehicle charger

Съкратено наименование на устройството iID

Допълнителни устройства

Тип заключване Заключващо устройство

Тип Монтаж Скоба

Тип управление щифт

Нето тегло на продукта 415 g

[Ue] Номинално изолационно напрежение 500 V

[Ue] номинално работно напрежение 400 V AC 50 Hz

[Uimp] Устойчивост на импулсно напрежение6 kV

9 мм стъпки8

дефектнотокова технологияНезависими от напрежението

Електрическа устойчивост 15000 cycles

Загуби на мощност за всеки полюс 1.8 W

Затягащ момент 3.5-3.5 N.m Отгоре или отдолу

Захват на проводника14 mm за Отгоре или отдолу Връзка

Индикатор за позиция на контакта Да

Локална сигнализацияИндикатор за изключване

Индикация Вкл./Изкл.

Механична издръжливост 20000 cycles

Монтажна подпора DIN шина

Намиране на устройство в системата Изводи

group incomer

Номинален и създаден капацитет на прикъсване Idm 1500 A

Im 1500 A

Общи загуби на мощност 5.4 W

Онлайн термично разсейване 6 W

Разпределителен блокОтгоре или отдолу: Зъб

Свързване - клеморедdouble terminal отпред 1-35 mm² твърд

double terminal отпред 1-25 mm² гъвкав

double terminal отпред 1-25 mm² с подвижна втулка

double terminal back 1-25 mm² твърд

double terminal back 1-16 mm² гъвкав

double terminal back 1-16 mm² с подвижна втулка

Свързващи клеми 18 mm

Топлинно отделяне на полюса 1.5 W

Траен ток на късо съединение 10 kA

Честота на мрежата 50 Hz

Широчина 72 mm

Височина 88 mm

Дълбочина 79 mm

Цвят бял

Околна среда

Допустима работна надморска височина 0...2000 м

Електромагнитна съвместимост8/20 µs устойчивост на импулс, 3 kA в съответствие с EN/IEC 61008-1

Категория на защита IV

Ниво на замърсяване 3

продуктови сертификати CCC

KC

СтандартиIEC 61008-2-1

IEC/EN 62423

Степен на защита IKIK05

Степен на защита IPIP20 в съответствие с IEC 60529

IP40 (Модулна кутия) в съответствие с IEC 60529

температура на околната среда за съхранени-40-85 °C

Температура на околния въздух при работа-25-60 °C

Спецификации

[Ui] Изолационно напрежение500V
Брой полюси4P
Заземителна чувствителност30 mA
Клас защита от земна утечкаB-EV
Номинален ток40A
Продуктова ГамаActi 9 iID
ТипДефектнотокова защита
