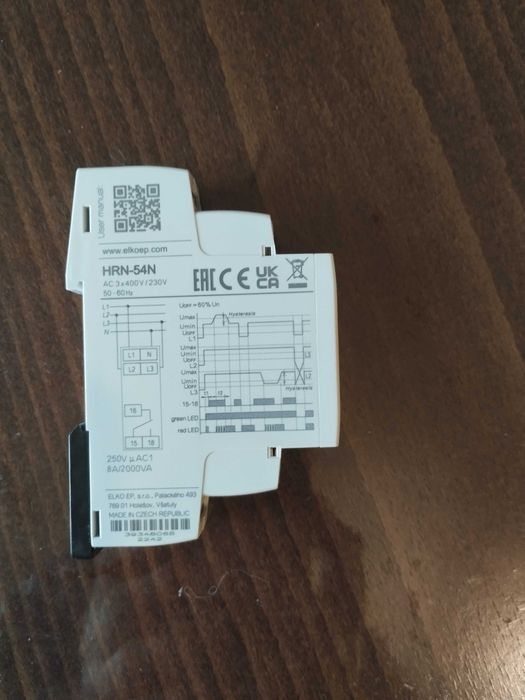

РЕЛЕ ЗА СЛЕДЕНЕ НА НАПРЕЖЕНИЕ — HRN-54N

Използва се за следене на напрежението, неизправности на фазите и последователността в кабинета (защита на устройствата).
ОПИСАНИЕ
• Следене на величината на напрежението в трифазната верига и следене на последователността на фазите.
• Захранване от контролирано напрежение.
• Фиксирано забавяне T1 (500ms) и регулируемо отлагане във времето T2 (0.1-10), за да се елиминират късите пикове.
• Ако захранващото напрежение падне под 60% Un (долна граница UOFF) незабавно се прекъсва без забавяне на релето.
• Регулируемо горна и долна граница на напрежение, при което се отваря контактът на изходното реле.
• захранени от L1-N, т.е. че релейните монитори отказват и след нулев контакт
• Грешката се показва от светодиода и от изхода на релето.
ТЕХНИЧЕСКИ ПАРАМЕТРИ
• Захранващо напрежение: 3 x 400 V/ 230 V
• Горна граница (Umax) 105 до 125% наблюдавано напрежение
• Долна граница (Umin) 75 до 95% от наблюдаваното напрежение
• Изходящ контакт: 1x No/Nc 8 A / 250 V AC1 (AgNi, VA 2500)
• монтаж на DIN шина
