Гама на продукта C60
Тип продукт или компонент Миниатюрен прекъсвач
Съкратено наименование на
устройството

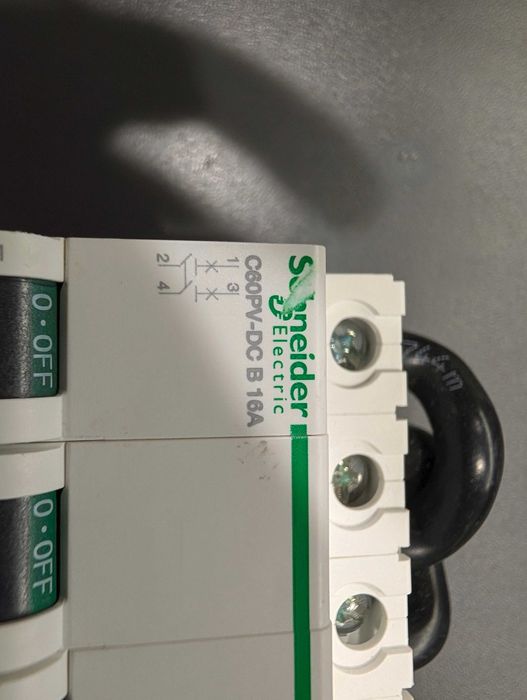

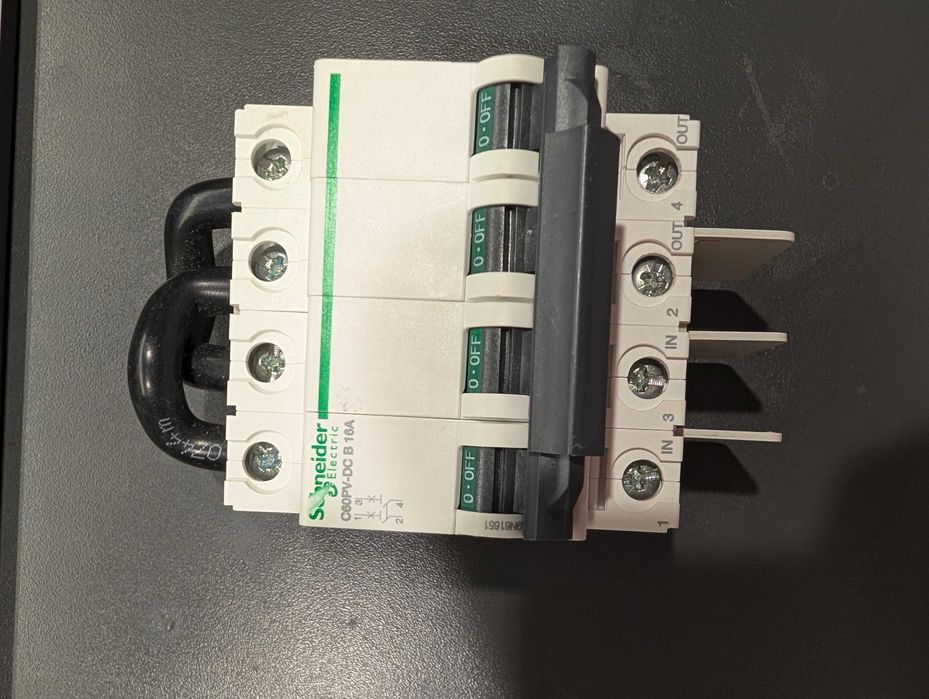

C60PV-DC
Брой полюси 2P
Брой защитени полюси 2
тип мрежа DC
Крива B
Категория за оползотворяване Категория А в съответствие с EN/IEC 60947-2
Възможност за изолация Да в съответствие с EN/IEC 60947-2
Допълнителни устройства
[In] номинален ток 16 A
Voltage Drop 648 mV 40,5 mOhm 10,4 W 16 A
[Ue] номинално работно
напрежение
800 V DC
Магнитно изключване 5.5 x In
Изключвателна способност 3 kA Icu при 650 V DC
1,5 kA Icu при 800 V DC
Работна изключвателна
възможност
1,5 kA 100 % - 800 V DC
3 kA 100 % - 650 V DC
[Ue] Номинално изолационно
напрежение
1000 V DC
[Uimp] Устойчивост на импулсно
напрежение
6 kV
Polarity sensitivity No (can protect against bi-directional current)
Индикатор за позиция на контакта Да
Тип управление Палец
Тип монтаж Фиксиран
Монтажна подпора 35 mm симетрични DIN шина
9 мм стъпка 8
Височина 132,7 mm
Широчина 72 mm
Дълбочина 77,4 mm
тегло на продукта 0,545 kg
Цвят Бял
Спецификация на продукт
Спецификации
27.04.2026 г. 1
Цена без ДДС
Ограничение на отговорността: Настоящата документация не е предназначена да замести и не следва да се използва за определяне на пригодността или надеждността на тези продукти за специфични потребителски приложения
Механична издръжливост 20000 цикъла
Електрическа устойчивост 1500 цикъла L/R = 2 ms
Тип заключване Заключване с катинар в положение OFF
Свързване - клеморед Tunnel terminal (обратна страна) 1…25 mm² твърд
Tunnel terminal (обратна страна) 1…16 mm² гъвкав
Pre-wired cable (upside)
Захват на проводника 14 mm
Затягащ момент 2,5 N.m
Пазарен сегмент Жилищни сгради
Малки търговски обекти
Код за съвместимост C60PV-DC
