4-канален Wi-Fi релеен модул, базиран на ESP32-S3, предназначен за разработка на собствени IoT проекти и фърмуер.

Платката се продава без инсталиран фърмуер. Съвместима е с ESPHome и Tasmota.

Основни характеристики:

• Микроконтролер ESP32-S3-MINI-1U-N8

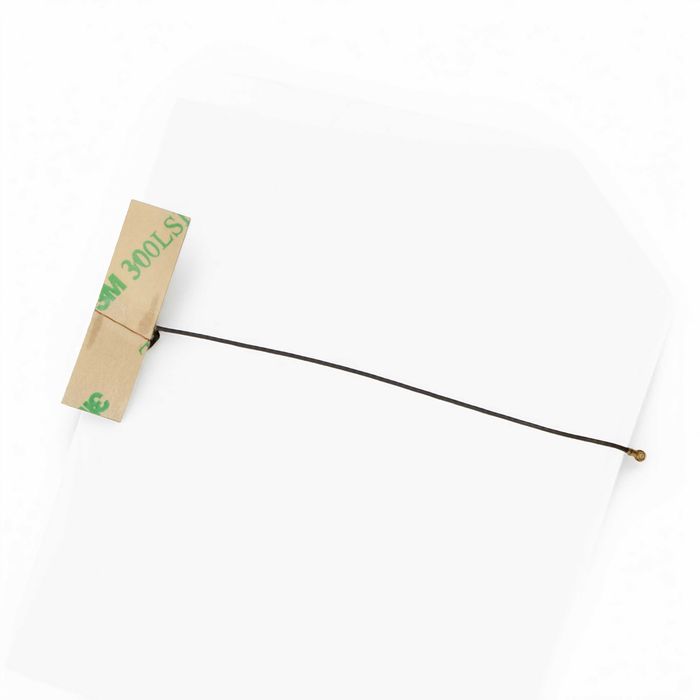

• MHF3 конектор за външна Wi-Fi антена (антената не е включена в комплекта и се предлага отделно + 1,55€).

Захранване:
• 220V AC или 5V чрез USB Type-C
• USB Type-C конектор за захранване и програмиране.

Платката разполага с 4 независими релета - Общият контакт (COM) на всяко реле не е свързан вътрешно към захранването 220 V, което позволява потребителят сам да избере какво напрежение или сигнал да комутира. Пистите за комутация на товара са оразмерени за ток до 7,5 A.

I²C интерфейс:

Изведен I²C интерфейс(JST PH 4-пинов конектор (2.0 mm)) с вградени pull-up резистори към 3.3 V:
• SCL – IO8
• SDA – IO9

Подходящ за свързване на дисплеи, сензори и други I²C устройства.

Вграден RTC:

Платката разполага с DS3231 Real-Time Clock (RTC), свързан към I²C шината.
Предвидено е място за суперкондензатор за резервно захранване на часовника. По желание на клиента суперкондензаторът може да бъде монтиран(+5€) или платката да бъде доставена без него.

Предвидени са терминали за директно свързване на следните сензори:

Два терминала за свързване на XKC-Y25-NPN:

• Сензор 1 – изхода на сензора(YLW) е свързан към IO16
• Сензор 2 – изхода на сензора(YLW) е свързан към IO17

Сензор за поток YF-B10:

• Изхода на сензора е свързан към IO18

Важно: Входовете за сензорите нямат хардуерни pull-up резистори. При използването им трябва да се активират вътрешните pull-up резистори или да се използват външни pull-up резистори според конкретното приложение.

Допълнителни входове/изходи:

• RGB светодиод SK6805 – IO10
• Потребителски бутон – IO21

Тези периферни устройства могат свободно да бъдат използвани от разработвания фърмуер.
Разпределение на GPIO:

Функция GPIO
Реле 1 IO2
Реле 2 IO4
Реле 3 IO5
Реле 4 IO15
I²C SCL IO8
I²C SDA IO9
RGB LED IO10
XKC-Y25-NPN 1 IO16
XKC-Y25-NPN 2 IO17
YF-B10 IO18
Потребителски бутон IO21

Платката е превидена за монтаж в кутия за еврошина KRADEX Z-101. Продава се без кутия.

Важно:
• Платката съдържа участъци, работещи с опасно мрежово напрежение (220 V AC).
• Монтажът, свързването и експлоатацията трябва да се извършват само при изключено захранване.
• Препоръчително е работата с платката да се извършва от лица с необходимите познания и опит при работа с мрежово напрежение.
• При експлоатация платката трябва да бъде монтирана в подходящ защитен корпус, който предотвратява случаен допир до тоководещите части.
• Продавачът не носи отговорност за повреди, причинени от неправилен монтаж, неправилно свързване или използване извън техническите параметри на изделието.
