FNIRSI SG-003A е преносим цифров генератор на сигнали, който може да генерира и измерва сигнали за напрежение и ток, да симулира сигнали от сензори, системи за управление и PWM сигнали. Той може също така да преобразува входни сигнали в изходни сигнали, като могат да бъдат преобразувани между различни величини. Входният честотен сигнал може да се преобразува в токов сигнал, като входният обхват е 0-1000Hz в 4-20mA.

FNIRSI SG-003A разполага с 1.44-инчов цветен TFT екран с разделителната способност на екрана 240*320 и RS485 интерфейс за комуникация с конфигурационния софтуер или PLC.

Генератора на сигнали има вградена голяма 3000mAh батерия и ниска консумация на енергия, от само 0.32W. Може да се използва за полево тестване и калибриране на индустриални инструменти и оборудване. Удобният интерфейс за работа е лесен за използване, екранът е осветен, което го прави удобен за потребителите да работят с него денем и нощем.

Напрежението и токът имат функция за автоматичен изход, могат да избират еднократно увеличение, три единични намаления и циклични режими. В допълнение към конвенционалните функции за вход и изход на сигнала, изходът има персонализирана функция, горната и долната граница на изхода могат да бъдат зададени произволно. Изходът PWM може да зададе съответната честота и коефициент на запълване.

Генераторът има различни входно-изходни преобразувания, активен режим на преобразуване на напрежение в ток, пасивен режим и режим на преобразуване на ток в напрежение.

Крива в реално време: наблюдение в реално време на промените на напрежението и тока

Диаграма на входното напрежение, диаграма на входния ток, честотата на кадрите е 10 кадъра.

Прецизно физическо и инженерно преобразуване: сигналите се показват като физически или инженерни стойности (т.е. чисти количества). Физическото количество съответства линейно на инженерното количество. Например: текущият сигнал от 4~20mA съответства на 0~100, т.е. 4mA съответства на 0, 12mA съответства на 50 и 20mA съответства на 100. Този диапазон може да се променя чрез параметри.

Крива в реално време: тенденцията на промяна на входните и изходните сигнали може да се покаже чрез начертаване на крива и може да се настрои времето за вземане на проби на кривата. Аналоговият симулатор на ток-напрежение може също така автоматично да регулира кривата на дисплея в диапазона от максимални и минимални стойности за определен период от време.

Преобразуване и изход на сигнала: генераторът на сигнал FNIRSI SG-003A може да преобразува входни сигнали в изходен сигнал, който може да се преобразува между различни физически величини; например: входният честотен сигнал се преобразува в токов сигнал, а входният диапазон е 0-1000 Hz в 4-20 mA.

Генериране на многопортов сигнал: Синият порт (IN-) е алтернативна функция и също е вход, който може да бъде превключен към независимо 24V тестово захранване. Червеният порт (OUT) и черният порт (COM) образуват изходен порт. Жълтият порт (IN+) и синият порт (IN-) образуват входен порт.

Предварително зададена стойност и програмиран изход: FNIRSI SG-003A поддържа 4 групи от често използвани стойности на сигнала, които могат да бъдат предварително зададени, за да се улесни бързата настройка на изхода.Той има изходна функция за автоматична и непрекъсната промяна на размера според параметрите на настройката и може да избира три режима: монотонно увеличаване, монотонно намаляване и цикъл.

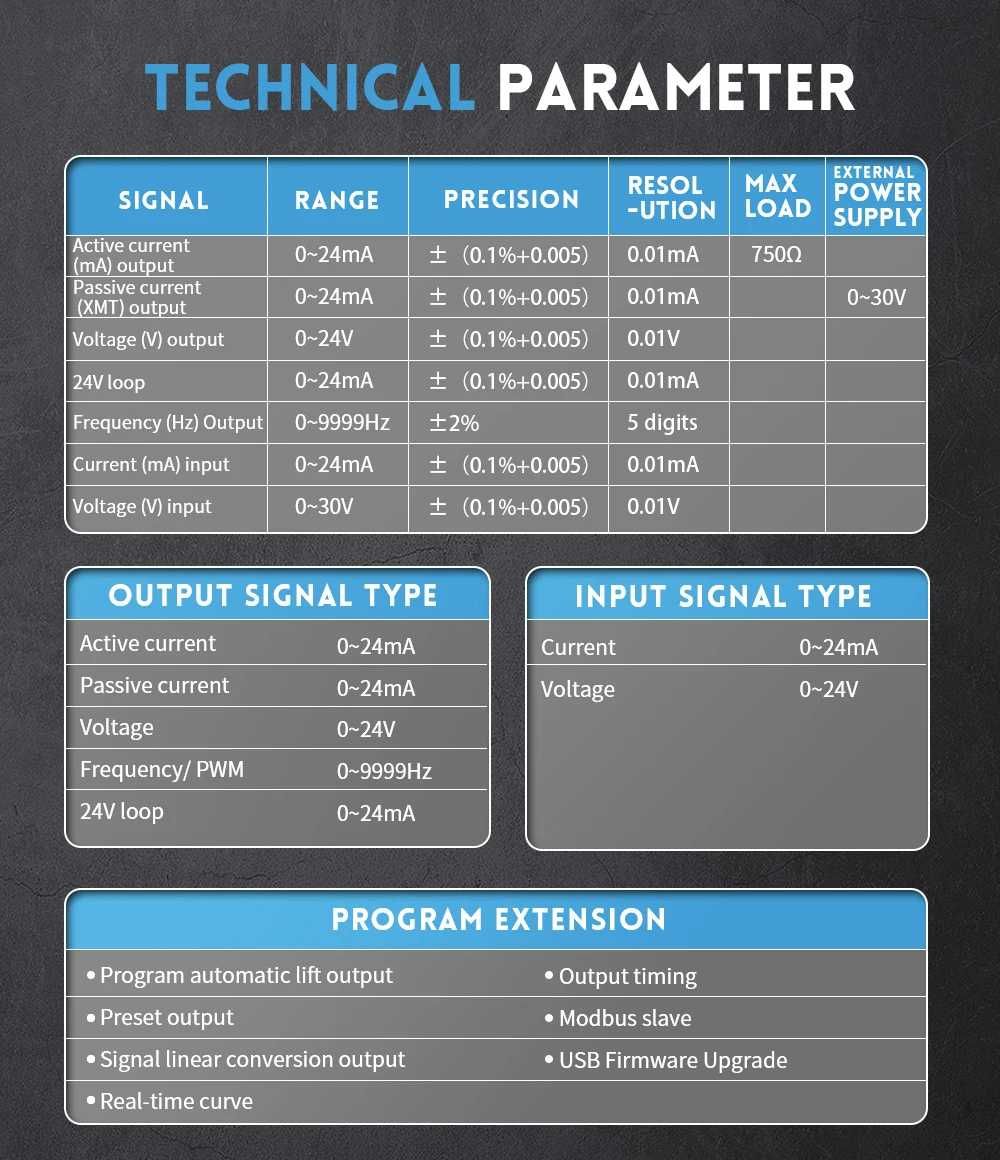

Технически параметри:

Активен токов изход: диапазон: 0 ~ 24mA; резолюция: 0.01 mA; максимално натоварване: 750Ω; Точност: ± (0,1% + 0,005)
Пасивен токов изход: диапазон: 0-24 mA; резолюция: 0.01 mA; външно захранване до 30V; Точност: ± (0,1% + 0,005)
Изходно напрежение: диапазон: 0-24 V; разделителна способност: 0.01v; максимален ток 30mA; Точност: ± (0,1% + 0,005)
24V изходно напрежение: ток на задействане: 24mA; резолюция: 0.01 mA; Точност: ± (0,1% + 0,005)
Измерване на входен ток: диапазон: 0-24 mA; резолюция: 0.01 mA; входен импеданс: 100Ω; Точност: ± (0,1% + 0,05)
Измерване на входно напрежение: диапазон: 0-30 V; резолюция: 0.01 V; входен импеданс: 2MΩ; Точност: ± (0,1% + 0,05)
PWM изход (честотен): 0-9999Hz
Времето в режим на готовност е 26 часа; времето за използване варира в зависимост от употребата (може да бъде 8-10 часа с 20mA непрекъснат изход)
Работна температурна среда: 0 °C - 50 °C
Вътрешна обратна и свръхтокова защита; защитно напрежение:30V
Размери: 92mm*72mm*30mm
Тегло: 165гр

Съдържание на опаковката:

1 х Генератор на сигнали FNIRSI SG-003A
4 х Тестови сонди
1 х Кабел за зареждане Type-C
1 х USB зарядно устройство
