Пасивен трансформаторен предусилвател (импедансно съгласуващ) за свързване на смартфон, портативен MP3-плеър, лаптоп, компютър, CD, DVD и др. към аудио система. Предусилвателя се разделя на два вида -нискоимпедансен и високоимпедансен. Първият работи само при устройства с изход за слушалки, при които нивото на сигнала не е достатъчно високо. Той няма да работи нормално и ще внася голямо затихване в ниските честоти при източници с високо изходно съпротивление ”Line out” от чинчовете на DVD-плеъри, както и от изход за слушалки на мощни аудио системи и усилватели. Някои портативни устройства извеждат ”Line out” от жак за слушалки, но който не е предназначен за слушалки. В такъв случай за да разберем дали предусилвателя ще усилва, трябва в жака на плеъра да включим слушалки и от тях да се чува силен ясен звук, но ако звука е много тих, едва доловим, тогава предусилвателя няма да работи. Високоимпедансният ”Line out’’ предусилвател e предназначен за усилване на сигнала от CD, DVD и всички останали плеъри, но изработката му е по-скъпа. Трябва да се вземе под внимание че някои плеъри са с по-високо изходно съпротивление и за да се уверим че устройството ще усилва, трябва да се провери в принципната схема на плеъра стойността и броят на резисторите в изходната верига. Устройството може да се използва и за намаляне на сигнала, като за целта просто трябва да се свърже наобратно вход-изход. Трансформатора възпроизвежда много чист, естествен звук, изкривявания и загуби в ниските или високите честоти не се забелязват. На втората снимка е показано нивото на усилване (в конфигурация 1:2) на два записа на една и съща песен -без и със предусилвателя, сляти в един трак, без да се променя нейната последователност.

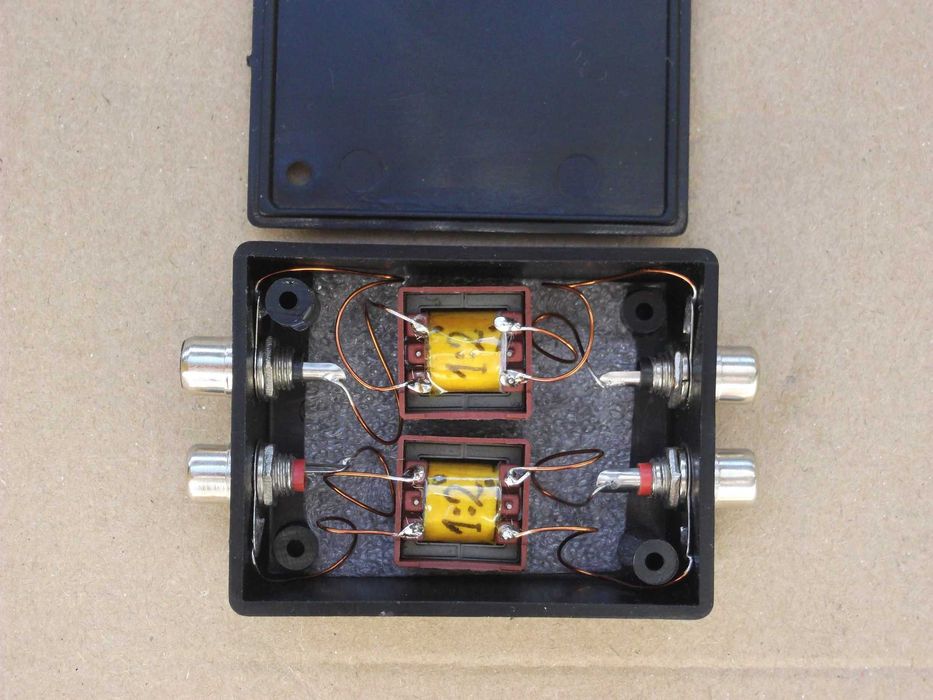

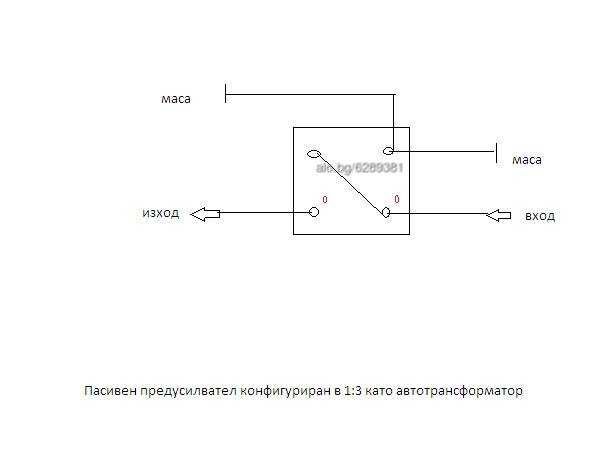

Устройството е авторска изработка. Снимката е илюстративна и може да се различава по формата на кутията, която е с размери 108x54x30mm. и типа на трансформаторите. Трансформаторът е изработен с феритна сърцевина EE20/10/6, която има много равномерна линейна характеристика в широк честотен диапазон, висока магнитна проницаемост, ниска индукция на насищане и тесен хистерезис, надвишаваща свойствата на обикновената ламелна сърцевина с висока индукция, изискваща и повече енергия за намагнитването й (конкретно за малките трансформатори). По желание на клиента мога да сглобя такъв с електрическа връзка между масите на входа и изхода или като автотрансформатор за още по-голямо усилване 1:3 и по-качествен звук, но с цел безопасност и защита на устройствата от капацитивните токове между корпусите им е за предпочитане галваничната връзка. На фиг. 3 е показана схемата на свързване като автотрансформатор, но това може да се направи и чрез външен разклоняващ се кабел с чинчове, като на единият чинч трябва да се обърне поляритетът. При обратно свързване в понижаващ режим, трансформатора може да внася съвсем леко затихване в средните честоти, но това в никакъв случай не влошава звука, а напротив -придава приятен, мек тембър на музикалната програма. От всички тествани евтини аудио трансформатори, най-добро качество в честотната лента показва този с феритната сърцевина. В по-скъпите Hi-fi трансформатори се използва сплавта Mu-metal и този по отношение на широкия честотен обхват също може да се причисли към този клас.

Предимства: не се нуждае от захранване, не внася шумове, не променя качеството на звука и насища по-добре усилвателя, съгласува импедансите на устройствата и компенсира загубите в кабела, който след трансформатора може да е по-дълъг и с лоша екранировка и най-вече служи като галваничен изолатор.

Принцип на действие: съгласуване на импедансите или казано просто -извлича и фокусира огромният запас от неизползваема енергия от звукоизточника и я пренася към крайният усилвател в пълният й капацитет, толкова по-голям, колкото източника може да осигури. Ето защо звукоизточника трябва да има достатъчна мощност за да захрани слушалки и да е с минимално изходно съпротивление. Така един портативен плеър може да осигури усилване над 10 пъти.

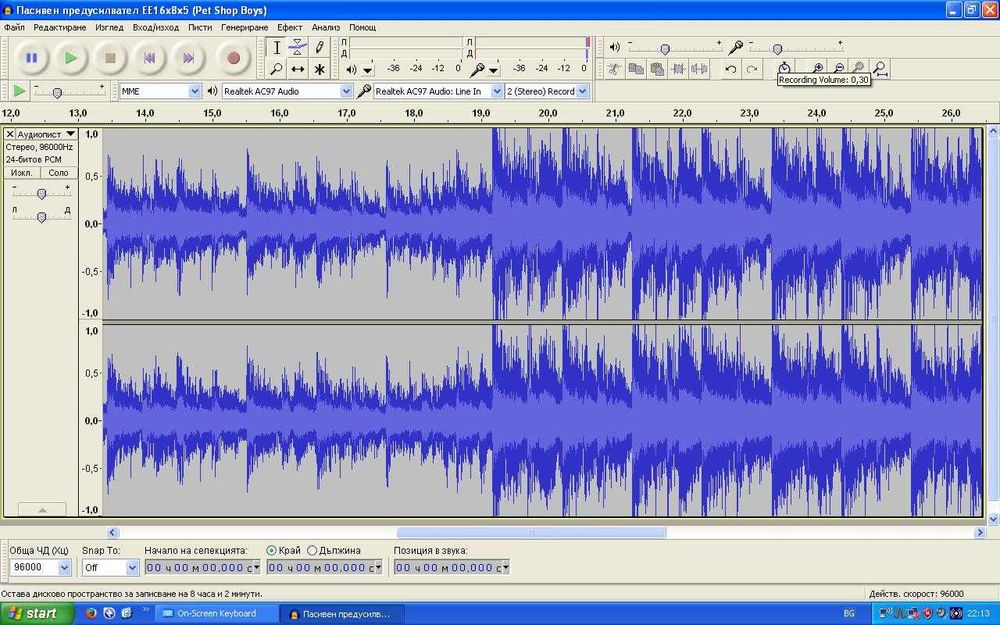

Усилване: 1: 2 пъти или 1:3 конфигуриран като автотрансформатор Важно е да се отбележи че при усилване на сигнала 2 пъти, силата на звука се увеличава 4 пъти (от формулата за мощността), съответно входния импеданс на усилвателя се намаля 4 пъти във входата верига на предусилвателя, пренебрегвайки загубата от намагнитваща мощност, която е най-малка за феритната сърцевина и която трябва да се покрие от звукоизточник с ниско изходно съпротивление.

Цена на нискоимпедансен предусилвател -70лв.
Цена на високоимпедансен предусилвател -120лв.

Технически характеристики на нискоимпедансен / високоимпедансен предусилвател:

Индуктивност на намотките: 280: 1600mH
Активно съпротивление на намотките: 51: 134ohm / 136: 440ohm
Максимално допустимо изходно съпротивление на източника: 200 ohm / 1Kohm

Срок за изработка: 1 седмица, ако няма наличен.
Имате право до 14-дневен срок да върнете продукта, при представена касова бележка и при условие че устройството не е отваряно и не е променена неговата конфигурация.
