ВХОДЕН ПАРАМЕТЪР
Максимална входна мощност
460W
600W
Диапазон на работното напрежение
9-55V
3-70V
MPPT работен обхват
13-50V
8-70V
Максимален входен ток
13А
15А
Защита от свръхток
16А
18А
Защита от прегряване
160
160
ИЗХОДЕН ПАРАМЕТЪР
Максимален изходен ток
13А
15А
Теоретично максимално изходно напрежение
65V
65V
Праг на ограничаване на изходното напрежение
40V/регулируем
40V/регулируем
Общо максимално напрежение на низа
1500V
1500V
72 Тип модулен низ 1500 V
37 модула
37 модула
72 Тип модулен низ 1100 V
27 модула
27 модула
72 Тип модулен низ 1000 V
25 модула
25 модула
ИЗХОДЕН ПАРАМЕТЪР
Пикова ефективност на преобразуване
99,59%
99,59%
Консумирана мощност 5 A
0,9 W
0,9 W
Консумирана мощност 8 A
1,4 W
1,4 W
Консумирана мощност 12 A
2,9 W
2,9 W
Консумирана мощност 15 A
4,5 W
3,8 W
СПЕЦИФИКАЦИИ
Размери（Д × Ш × В）
106*105*22 мм
106*105*22 мм
Дължина на входния кабел
700 мм (+)/700 мм (-)
700 мм (+)/700 мм (-)
Дължина на изходния кабел
1000 мм (+)/1000 мм (-)
1000 мм (+)/1000 мм (-)
Конектор
MC 4/MC 4 съвместим
MC 4/MC 4 съвместим
Работна температура
-40 +85
-40 +85
Степен на защита на обхвата
IP68
IP68
ФУНКЦИЯ
Стандартни функции
Оптимизация/Ограничаване на напрежението/Анти-хотспот

Стъпки на инсталация:

Стъпка 1: Инверторът се изключва и се изключва от масива на соларния панел
Преди да инсталирате оптимизатора, уверете се, че инверторът е изключен и изключете инвертора от масива на соларния панел.

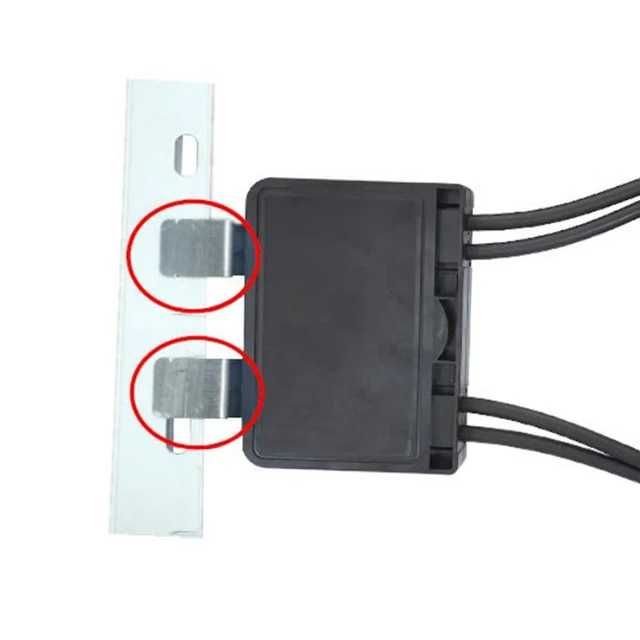

Стъпка 2: Оптимизаторът се монтира към рамката на соларния панел

Поставете външния оптимизатор в рамката на соларния панел, както е показано на фигурата, и закопчайте катарамата директно в рамката на соларния панел.

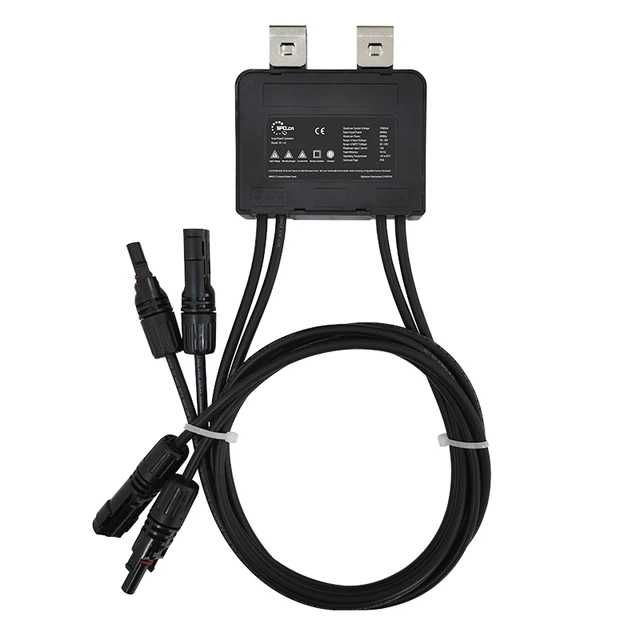

Стъпка 3: Свързване на входната линия
Линията, отбелязана с „in“ на черупката на оптимизатора, е входната линия, а входната линия е свързана с изходната линия на слънчевия панел.

Забележка: Когато инсталирате, не забравяйте първо да свържете входната линия на оптимизатора, а след това изходната линия. Когато премахвате, не забравяйте да изключите първо изходната линия и след това входната линия.

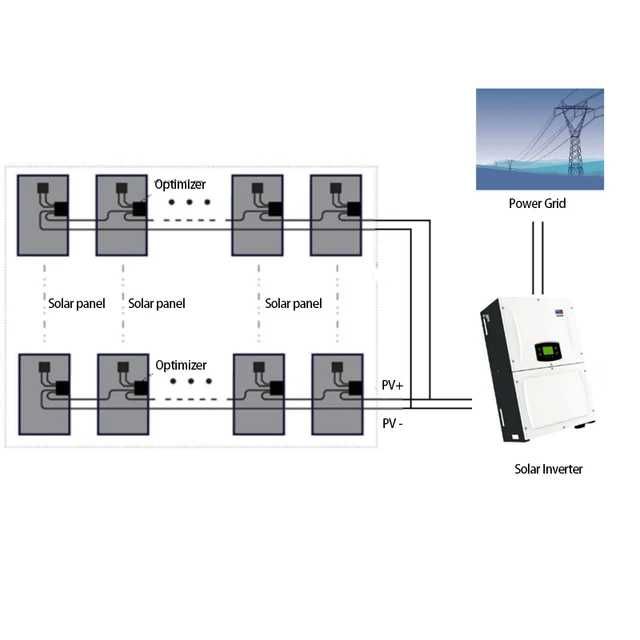

Стъпка 4: Свържете изходните линии, за да образувате низ
След като входната линия е свързана, изходните линии се свързват последователно, за да образуват низ, а положителните и отрицателните конектори на низа се свързват към по-късния инвертор или комбинираща кутия



Стъпка 5: Свържете серията към инвертора
След като потвърдите, че целият низ е свързан правилно, низът трябва да бъде включен в последващата инверторна или комбинираща кутия.



Стъпка 6: Стартирайте инвертора
След като потвърдите, че системата е свързана правилно, стартирайте инвертора.

ВАРИАНТИ:
- за 460W
- за 600W , за които е обявената цена.
