PDB-HEX – Платка за разпределение на захранването (PDB) с токов датчик и BEC

Мощна и надеждна PDB платка, подходяща за FPV дронове с до 6 ESC контролера. Осигурява стабилно захранване, прецизно измерване на ток и множество защити.

Технически характеристики
Захранване

Входно напрежение: 6–60V (2–12S LiPo)

Токови параметри

PDB / резистор за измерване на ток:

140A постоянно, 264A пик

Захранващи падове за ESC:

60A постоянно, 100A пик

6x ESC падове: захранване / сигнал / телеметрия

Токов датчик

Максимален ток: 264A, изход към 3.3V ADC

Current Scale:

INAV / Betaflight → 125

ArduPilot → BATT_AMP_PERVLT = 80

JST-SH-8P конектор и падове

Vbat – батерийно напрежение

G – земя

Curr – сигнал от токовия датчик

Tlm – телеметрия (дублиране на телеметричните падове)

S1–S6 – сигнални линии към ESC

Vx – изход от BEC регулатора

BEC регулатор – Vx изход (5V по подразбиране)

5V / 5A непрекъснато (по подразбиране)

При мост на 9V джъмпера → 9V / 4A (макс. 5A)

При мост на 12V джъмпера → 12V / 4A (макс. 5A)

Защитa от късо съединение (до 1 секунда)

Защита от претоварване с автоматично възстановяване

Делител на напрежение

Резистори 1KΩ : 20KΩ

Изход: 1/21 от Vbat

Физически параметри

Монтажни отвори: 30.5×30.5 mm, 20×20 mm, Φ3 mm

Размери: 49 × 40 × 6 mm

Тегло: 12 g

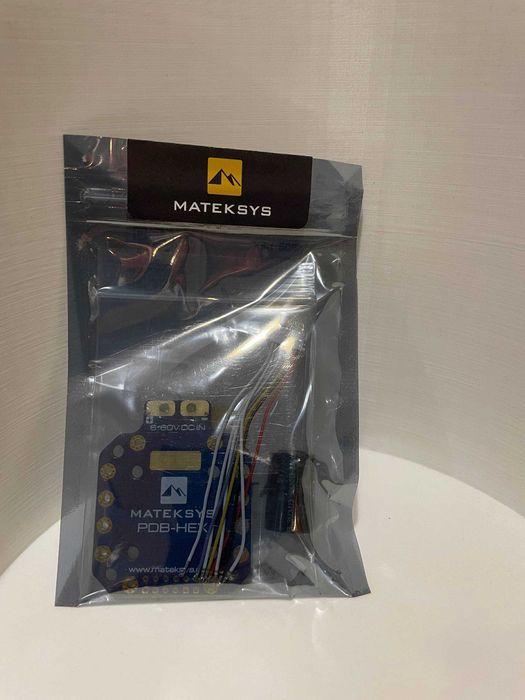

Комплектът включва

1× PDB-HEX платка

1× Rubycon ZLJ 63V 390 μF кондензатор

1× JST-SH1.0 8-пинов кабел (50 mm)

2× JST-SH1.0 8-пинови конектора
