LAUNCH X-431 PAD VII – Професионален диагностичен скенер за пълна диагностика на автомобила

LAUNCH X-431 PAD VII е професионална диагностична система от висок клас, предназначена за автосервизи, автоелектротехници и специалисти по автомобилна диагностика. Системата предлага пълна диагностика на електронните модули, двупосочни активни тестове, ECU кодиране, онлайн програмиране при поддържаните автомобили и широк набор от сервизни функции.

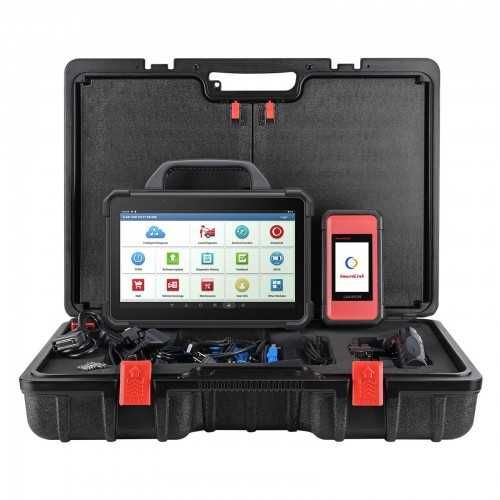

PAD VII комбинира мощен 13,3-инчов Android таблет с високопроизводителния SmartLink C VCI интерфейс, осигуряващ безжична комуникация с автомобила. Устройството е проектирано за професионална работа с широка гама леки автомобили и предоставя разширени възможности за диагностика и сервизно обслужване.

Пълна системна диагностика

LAUNCH X-431 PAD VII може да извършва диагностика на всички налични електронни системи и управляващи модули на автомобила.

Основните диагностични функции включват:

прочитане на диагностични кодове за грешки (DTC);
изчистване на кодове за грешки;
преглед на живи данни в реално време;
графично представяне на параметри;
автоматично разпознаване на VIN;
пълно сканиране на автомобила;
активни тестове;
двупосочна комуникация с електронните модули;
ECU кодиране;
адаптация на модули;
специални сервизни функции;
Guided Functions при поддържаните автомобили.

Официалната документация на LAUNCH описва пълната диагностика като включваща четене и изчистване на DTC, Data Stream, Actuation Test и Special Functions.

SmartLink C – професионален VCI интерфейс

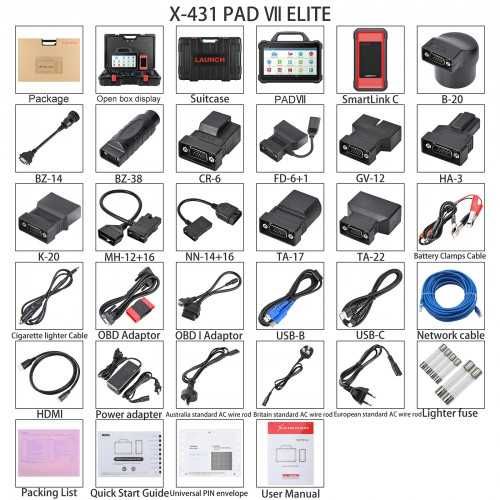

В комплекта е включен SmartLink C, който служи като комуникационен интерфейс между диагностичния таблет и автомобила.

SmartLink C позволява безжична комуникация с PAD VII и поддържа съвременни автомобилни комуникационни протоколи. Това осигурява необходимата връзка за диагностика на модерни автомобили и електронни системи.

Системата поддържа и съвременни протоколи като CAN FD и DoIP, което позволява работа с по-нови автомобилни платформи.

Активни тестове и двупосочна диагностика

Една от важните характеристики на PAD VII е поддръжката на Active Test / Actuation Test.

Тази функция позволява на диагностичния техник да подава команди към определени изпълнителни механизми и да проверява тяхната работа директно през диагностичния интерфейс.

В зависимост от автомобила могат да бъдат проверявани различни компоненти и системи, например:

електрически вентилатори;
горивни помпи;
електромагнитни клапани;
релета;
дроселови клапи;
осветление;
централно заключване;
електрически стъкла;
други изпълнителни механизми.
ECU кодиране и онлайн програмиране

LAUNCH X-431 PAD VII предлага разширени функции за ECU Coding и, при съвместимите автомобили и условия, ECU Programming.

Това позволява извършването на процедури като:

кодиране на електронни модули;
конфигуриране на нови модули;
адаптация след подмяна на компоненти;
параметризиране;
онлайн програмиране при поддържаните марки и модели.

При някои производители PAD VII поддържа онлайн програмиране и специфични онлайн сервизни процедури. Наличността зависи от конкретната марка, модел, година, ECU и софтуерната версия.

Разширени сервизни функции

Диагностичната система разполага с богат набор от специални сервизни функции. Сравнителните данни на LAUNCH посочват до 40 специални функции за PAD VII, като конкретното покритие зависи от автомобила.

Сред широко използваните функции са:

Oil Reset – нулиране на сервизния интервал;
EPB – сервизиране на електронна ръчна спирачка;
SAS – калибриране на датчика за ъгъла на волана;
BMS – управление и регистрация на акумулатора;
DPF – сервизни процедури за филтъра за твърди частици;
TPMS – работа със системата за следене на налягането в гумите;
ABS – сервизни функции за ABS;
IMMO – функции, свързани с имобилайзера при поддържаните автомобили;
адаптация на дроселова клапа;
кодиране на дюзи;
калибриране и адаптация на различни електронни системи.
Диагностична топология

PAD VII предлага визуализация на диагностичната структура на автомобила, което улеснява работата при автомобили с множество електронни модули.

Топологичният изглед може да помогне на техника да идентифицира комуникационни връзки и модули, при които са открити диагностични проблеми.

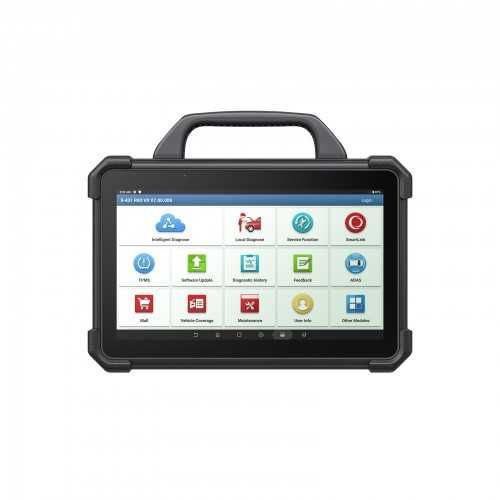

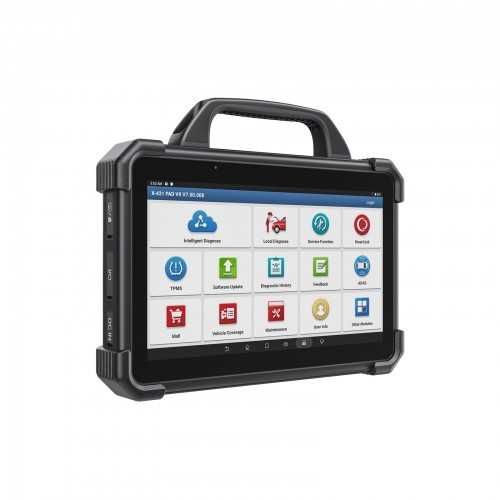

13,3-инчов професионален дисплей

LAUNCH X-431 PAD VII използва голям 13,3-инчов IPS дисплей с резолюция 1920 × 1080 пиксела.

Големият екран осигурява удобна визуализация на:

диагностични отчети;
живи данни;
графики;
електронни модули;
диагностична топология;
сервизни процедури;
кодиращи менюта.

Хардуерната конфигурация включва 8 GB RAM и 256 GB вътрешна памет, което осигурява достатъчно пространство за диагностичния софтуер и съхраняване на информация.

Висока производителност

PAD VII е оборудван с 8-ядрен процесор с тактова честота 2,0 GHz, 8 GB оперативна памет и 256 GB памет за съхранение.

Тази конфигурация е предназначена за работа с големи диагностични бази данни, множество софтуерни модули и сложни диагностични процедури.

Таблетът работи с Android 9.0 и разполага с Wi-Fi и Bluetooth комуникация.

Камери и мултимедийни функции

Устройството разполага с:

13 MP задна камера;
8 MP предна камера;
HDMI изход.

Камерата може да бъде използвана за заснемане на снимки при диагностична работа и документиране на установени проблеми.

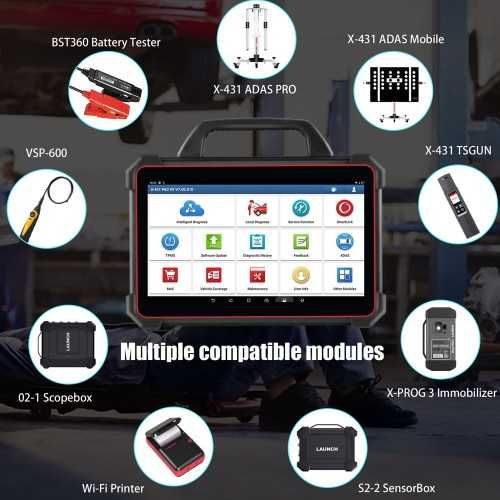

Възможност за разширяване

LAUNCH X-431 PAD VII може да бъде комбиниран с допълнителни диагностични модули от екосистемата на LAUNCH.

Сред съвместимите разширения са:

X-PROG3 – модул за програмиране и работа с имобилайзерни системи;
Sensorbox – осцилоскоп и измервателни функции;
VSP600 – видеоендоскоп;
ADAS – оборудване и функции за калибриране на системи за подпомагане на водача;
TPMS – допълнителни функции за диагностика на TPMS.

Съвместимостта с конкретните аксесоари и необходимостта от отделно активиране зависят от версията на устройството и софтуера.

Подходящ за професионални автосервизи

LAUNCH X-431 PAD VII е разработен за професионална употреба и е подходящ за сервизи, които се нуждаят от разширена диагностика и достъп до функции, надхвърлящи стандартното прочитане и изчистване на грешки.

Подходящ е за:

професионални автосервизи;
автоелектротехници;
диагностични центрове;
сервизи за електронни системи;
специалисти по ECU;
сервизи, работещи с широк спектър автомобилни марки.
Основни предимства
Пълна системна диагностика
13,3-инчов IPS сензорен дисплей
1920 × 1080 резолюция
8-ядрен процесор 2,0 GHz
8 GB RAM
256 GB вътрешна памет
SmartLink C VCI
CAN FD и DoIP
Active Test / двупосочна диагностика
ECU кодиране
ECU програмиране при поддържаните автомобили
Автоматично разпознаване на VIN
До 40 специални сервизни функции
Диагностична топология
Guided Functions при поддържаните автомобили
Поддръжка на допълнителни модули
ADAS, TPMS, осцилоскоп и видеоендоскоп като разширения
Подходящ за професионална сервизна употреба
Технически характеристики
Характеристика LAUNCH X-431 PAD VII
Операционна система Android 9.0
Процесор 8-ядрен, 2,0 GHz
RAM 8 GB
Вътрешна памет 256 GB
Дисплей 13,3" IPS
Резолюция 1920 × 1080
Предна камера 8 MP
Задна камера 13 MP
Комуникация Wi-Fi, Bluetooth, USB
VCI SmartLink C
Диагностика Пълна системна
Active Test Да
Auto VIN Да
ECU Coding Да
ECU Programming При поддържаните автомобили
Специални функции До 40
HDMI Да
Работна температура 0°C до 50°C

Важно: Наличните функции, покритието на марките и моделите, ECU кодирането, онлайн програмирането и сервизните процедури зависят от конкретния автомобил, година, ECU, регион и активиран софтуерен пакет. Някои функции или допълнителни модули могат да изискват отделен лиценз, абонамент или допълнителен хардуер.
