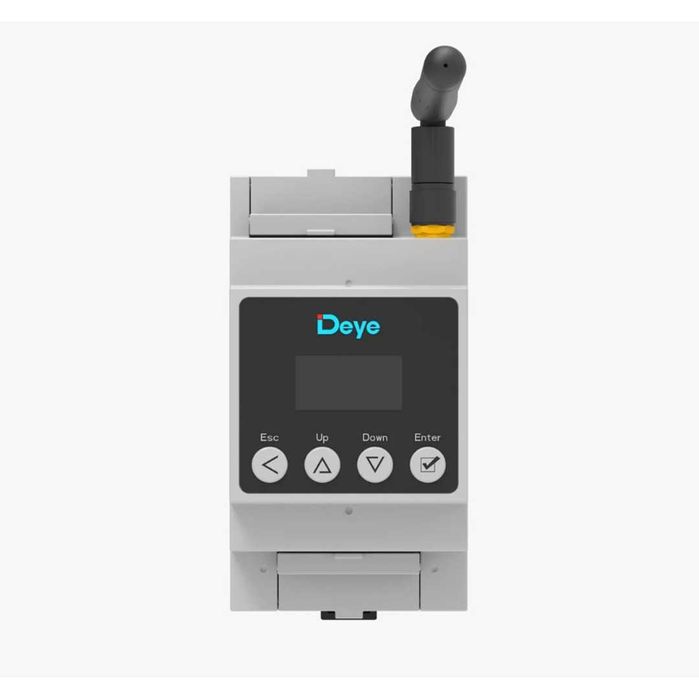

DEYE Wireless CT SUN-SMART-CT01
Безжичен токов трансформатор с LoRa комуникация

DEYE Wireless CT SUN-SMART-CT01 е интелигентен безжичен токов трансформатор, предназначен за прецизно измерване и мониторинг на електроенергията в еднофазни и трифазни системи. Устройството използва LoRa комуникация с много ниска латентност и осигурява надеждна локална работа дори при липса на интернет връзка.

Моделът е ключов компонент от DEYE Wireless Energy Management System и позволява ефективно управление на собственото потребление, Zero Export функции, интелигентно управление на товари и EV зарядни станции.

Описание и функционалност

DEYE Wireless CT измерва в реално време електрическите параметри на мрежата и подава информация директно към DEYE хибридния инвертор. Това позволява автоматично управление на товарите, ограничаване на износа към мрежата и оптимално използване на соларната енергия.

Устройството поддържа двупосочно измерване Import и Export и може да се използва както в жилищни, така и в търговски и индустриални системи.

Комуникация и интеграция

Тип комуникация: LoRa безжична и RS485 Modbus RTU
Честотен диапазон LoRa: 863 – 870 MHz
Комуникационен обхват: до 200 m при пряка видимост
Работа без интернет: локално управление чрез инвертора

Съвместимост
Всички DEYE хибридни инвертори
DEYE Wireless Energy Management System

Управление и дисплей

Вграден LCD дисплей
Бутони за навигация и настройка

Визуализация на
напрежение по фази
ток
активна и реактивна мощност
честота
енергия Import и Export

Настройки
CT ratio
LoRa канал
Modbus адрес и baud rate

Измервани параметри

Напрежение V
Ток A
Активна и реактивна мощност W и Var
Честота Hz
Фактор на мощността PF
Енергия Import и Export kWh

Електрически характеристики

Работно напрежение: 85 – 300 V AC L–N
Номинална честота: 50 / 60 Hz
Вторичен ток на CT: 50 mA
Самоконсумация: до 2 W
AC издържано напрежение: 4 kV за 1 минута

Точност на измерване

Напрежение: ±0.1 V
Ток: ±0.01 A
Честота: ±0.01 Hz
Мощност: ±1 W

Конструкция и монтаж

Монтаж: DIN шина 35 mm
Размери: 53 × 96 × 64 mm
Тегло: около 0.15 kg
Степен на защита: IP20
Работна температура: от минус 40 до плюс 60 градуса
Максимална надморска височина: до 4000 m

Приложение

Zero Export управление
Smart Load управление
EV зарядни станции
Мониторинг на потребление и производство
Жилищни, търговски и индустриални фотоволтаични системи

Стандарти и сертификати

IEC EN 61010-1
EN 300 220
EN 301 489 RED
RoHS
CE

Обобщение

Тип устройство: Wireless Smart CT
Фази: еднофазен и трифазен
Измерване: двупосочно Import и Export
Комуникация: LoRa и RS485
Монтаж: DIN шина
Съвместимост: всички DEYE хибридни инвертори

Фабрична гаранция: 2 години
