Характеристики на продукта
Тип на светлината
червена светлина
Корпус
с резба
Приложение
Система
Потискане на фона
Функционален принцип
Дифузен сензор
Електрически показатели
Работно напрежение[V]
10...36 DC
Консумация на ток[mA]
25
Клас на защита
II
Защита срещу обръщане на полярността
да
Тип на светлината
червена светлина
Дължина на вълната[nm]
624
Изходи
Електрическо изпълнение
PNP
Изходна функция
режим на светло / на тъмно; (програмируеми)
Макс. изход за превключване на напрежението DC[V]
2,5
Постоянна стойност тока на превключващия изход DC[mA]
150; (200 (...60 °C))
Честота на превключване DC[Hz]
1000
Фабрична настройка
режим на светло
Защита срещу късо съединение
да
Вид защита от късо съединение
импулсна
Защита от претоварване
да
Обхват на следене
Обхват[mm]
15...300; (Бяла хартия 200 x 200 mm 90% ремисия)
Обхват на бял обект (90% ремисия)[mm]
15...300
Обхват на сив обект (18% ремисия)[mm]
15...290
Обхват на черен обект (6% опрощаване)[mm]
15...190
Възможност за регулиране на обхвата
да
Макс. Диаметър на светлинното петно[mm]
25
Размерите на светлинното петно ​​се отнасят до
при максимален обхват
Възможно е подтискането на фон
да
Условия на работа
Околна температура[°C]
-25...80
Защита
IP 67
Тестове / одобрения
EMC
EN 60947-5-2
MTTF[Години]
362
Механични данни
Тегло[g]
61,1
Корпус
с резба

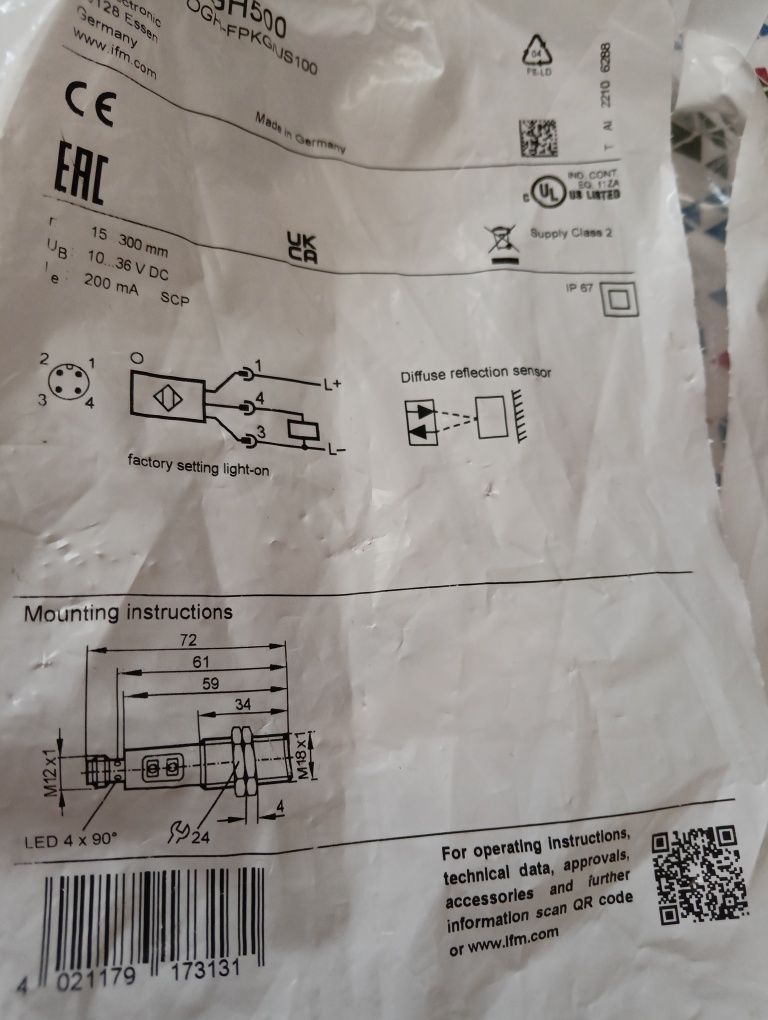

Размери[mm]
M18 x 1 / L = 72
Означение на резбата
M18 x 1
Материал
неръждаема стомана (1.4404 / 316L); PA; LCP; EPDM; TPU
Материал на лещата
PMMA
Дисплеи / работни елементи
Дисплей
Статус на превключване
1 x Светодиод, жълт
Аксесоари
Доставени артикули
заключващи гайки: 2
Забележки
Забележки
cULus - Необходим източник клас 2
Единица на опаковката
1 брой
Електрическо свързване
Връзка

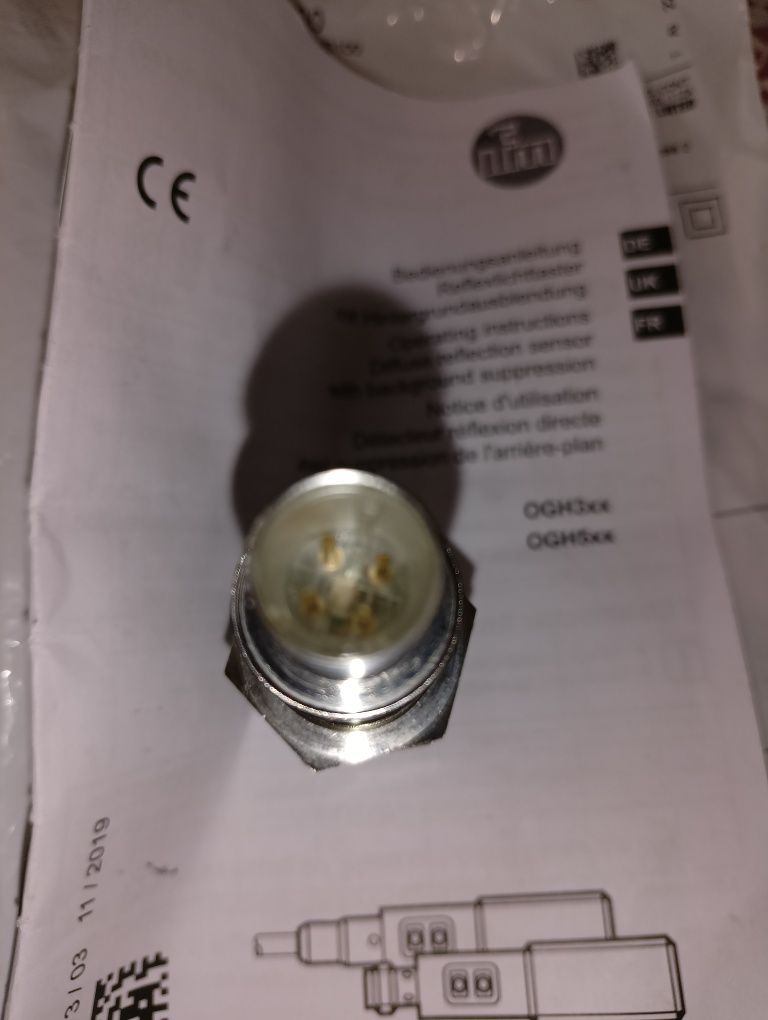

Конектор: 1 x M12; кодиране: A
диаграми и графики
diagram диаграми и графики
a:
сензор
b:
обект
c:
фон
x:
разстояние сензор/обект [mm]
y:
мин. разстояние обект / фон [mm]
Графиката на точността
diagram Графиката на точността
x:
разстояние сензор/обект [mm]
y:
мин. разстояние обект / фон [mm]
1 =
обект черно (6% ремисия) , Бял фон (90% ремисия)
2 =
обект Сив (18 % отразяване) , Бял фон (90% ремисия)
3 =
обект Бял (90 % отразяване) , Бял фон (90% ремисия)
