DPOS350P е високопроизводителен, богат на функции многофункционален осцилоскоп, подходящ за широк спектър от промишлени и изследователски приложения. Със своя мощен интегриран дизайн, висока честота на дискретизация и широка честотна лента, той може точно да анализира сложни сигнали, да осигурява ясно показване на формата на вълната и интелигентно задействане. Вграденият дисплей с висока резолюция, сензорното управление, интелигентното задействане и множеството режими на измерване го правят прецизен и надежден инструмент за тестване и анализ в лаборатории, производствени линии и обекти за поддръжка.

Характеристики:

Мощна многофункционална интеграция: DPOS350P комбинира 350MHz осцилоскоп, 50MHz генератор на сигнали, спектрален анализатор 200K~350MHz и 50MHz анализатор на честотна характеристика, за да отговори на различни нужди от тестване на сигнали.

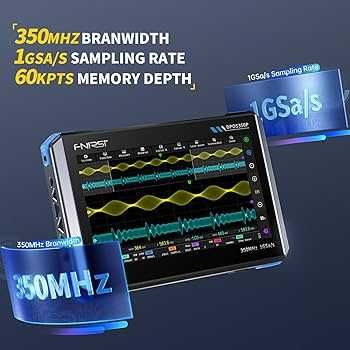

Високопроизводително заснемане на форма на вълната: С честота на дискретизация в реално време от 1GSPS, аналогова честотна лента от 350MHz (едноканален режим) и ултрависока честота на опресняване на форма на вълната от 50 000 wfm/s, той може точно да заснема и показва сигнали с ниска вероятност за аномалии.

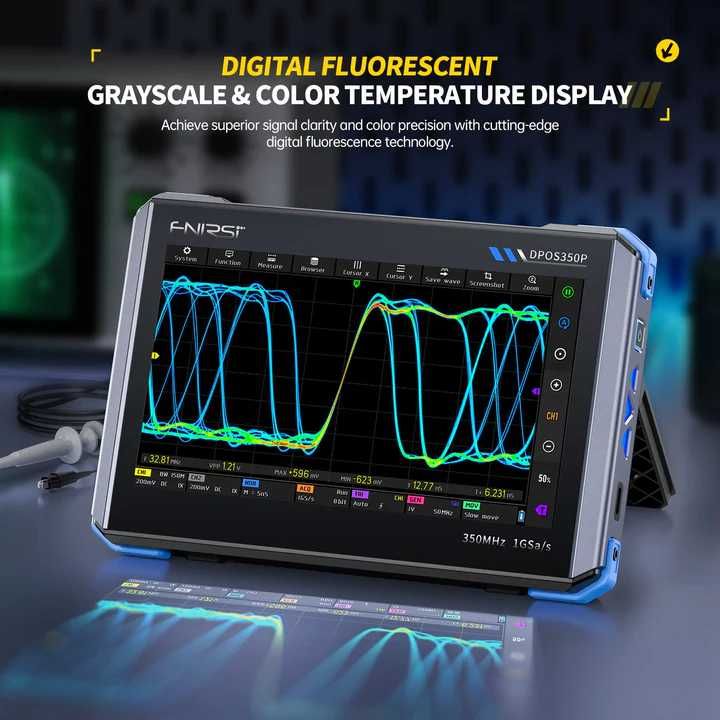

Оборудван със 7-инчов IPS сензорен екран с висока резолюция 1024x600, той осигурява ясно показване на форма на вълната и поддържа превключване на режими на сива скала и цветова температура, което го прави лесен за работа в различни тестови среди.
Богати възможности за генериране и анализ на сигнали: Вграденият 50MHz генератор на сигнали поддържа 14 стандартни форми на вълната и персонализирана функционалност за форми на вълната, докато спектралният анализатор покрива честотен диапазон от 200K~350MHz, идеален за тестване на EMI, RF и високочестотни сигнали.
Защита от високо напрежение и бързо зареждане: Устройството има защита от високо напрежение до 400V за безопасност, а с технологията за бързо зареждане QC18W може да се зареди напълно за 2 часа, осигурявайки дългосрочна стабилна работа.
Удобно съхранение и експортиране на данни: Поддържа съхранение на до 500 форми на вълната и 90 изображения, както и USB функционалност за експортиране на данни за лесен анализ и генериране на отчети.
Осцилоскоп

Аналогови канали: 2
Аналогова честотна лента: 350MHz
Време на нарастване: 1nS
Максимална честота на дискретизация: 1GSPS
Дълбочина на паметта: 60Kpts
Входен импеданс: 1MΩ / 14PF
Диапазон на времевата база: 5nS ~ 50S
Времева база на въртене: 50mS ~ 50S
Вертикална чувствителност: 2mV ~ 20V(1X)
Вертикален диапазон: 16mV ~ 160V(1X)
Точност на DC: ±2%
Точност на времето: ±0.01%
Входно свързване: DC / AC
Затихване на сондата: 1X / 10X / 100X
Хардуерно ограничение на честотната лента: 150M / 20M
Режим с висока резолюция: 8bit ~ 16bit
Измервания на параметри: 12 вида
Измерване на курсора
време, период, честота, ниво, напрежение
Детекция на тригер: цифров тригер
Канал на тригера: CH1 / CH2
Режим на тригер: Автоматичен / Единичен / Нормален
Тригер фронт: нарастващ фронт / низходящ фронт
Потискане на тригера: L1 ~ L3
Ниво на тригер: ръчно / автоматично 10% ~ 90%
Съхранение на екранни снимки: 90 снимки
Съхранение на вълнови форми: 500 групи
Фонова мрежа: показване / скриване
Движение на вълновата форма: груба настройка / фина настройка
Защита от пренапрежение: издържа на напрежение 400V
Яркост на вълновата форма: регулируема
Цифрова флуоресценция: да
Показване на цветна температура: да
X-Y режим: да
Времева база ZOOM: да
Автоматично регулиране с един бутон: да
Връщане към нула с един бутон: да
Браузър на данни: да
Сигнал генератор:

Видове вълнови форми: 14 стандартни функции + заснет сигнал
Честота: 0 ~ 50MHz (само синусоида, други сигнали до 10M/5M/3M)
Амплитуда: 0 ~ 5VPP
Отместване: -2.5V ~ +2.5V
Повен цикъл: 0.1% ~ 99.9%
Честотна резолюция: 1Hz
Амплитудна резолюция: 1mV
Отместителна резолюция: 1mV
Повен цикъл резолюция: 0.1%
Персонализирана заснет сигнал: 500 групи

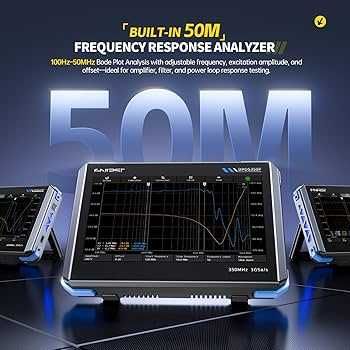

Анализатор на честотната характеристика:

Честота на възбуждащия сигнал: 100Hz ~ 50MHz
Амплитуда на възбуждащия сигнал: 0 ~ 5VPP
Отместване на възбуждащия сигнал: -2.5V ~ +2.5V
Брой на честотата на възбуждане: 20 ~ 500
Измерване на курсора: честота / усилване / фаза
Режим на работа: единичен / цикличен
Калибриране на системата
Спектрален анализатор:

Метод на преобразуване: FFT
Дължина на FFT: 4K ~ 32K
Честотен диапазон: 200KHz ~ 350MHz
Диапазон на нивата: -60dBmV ~ +260dBmV
Измерване на курсора: честота / амплитуда
Параметър на маркиране: максимална хармонична енергия
Водопадна диаграма: да
3D водопадна диаграма: да
Автоматична настройка: да
Калибриране на системата: да

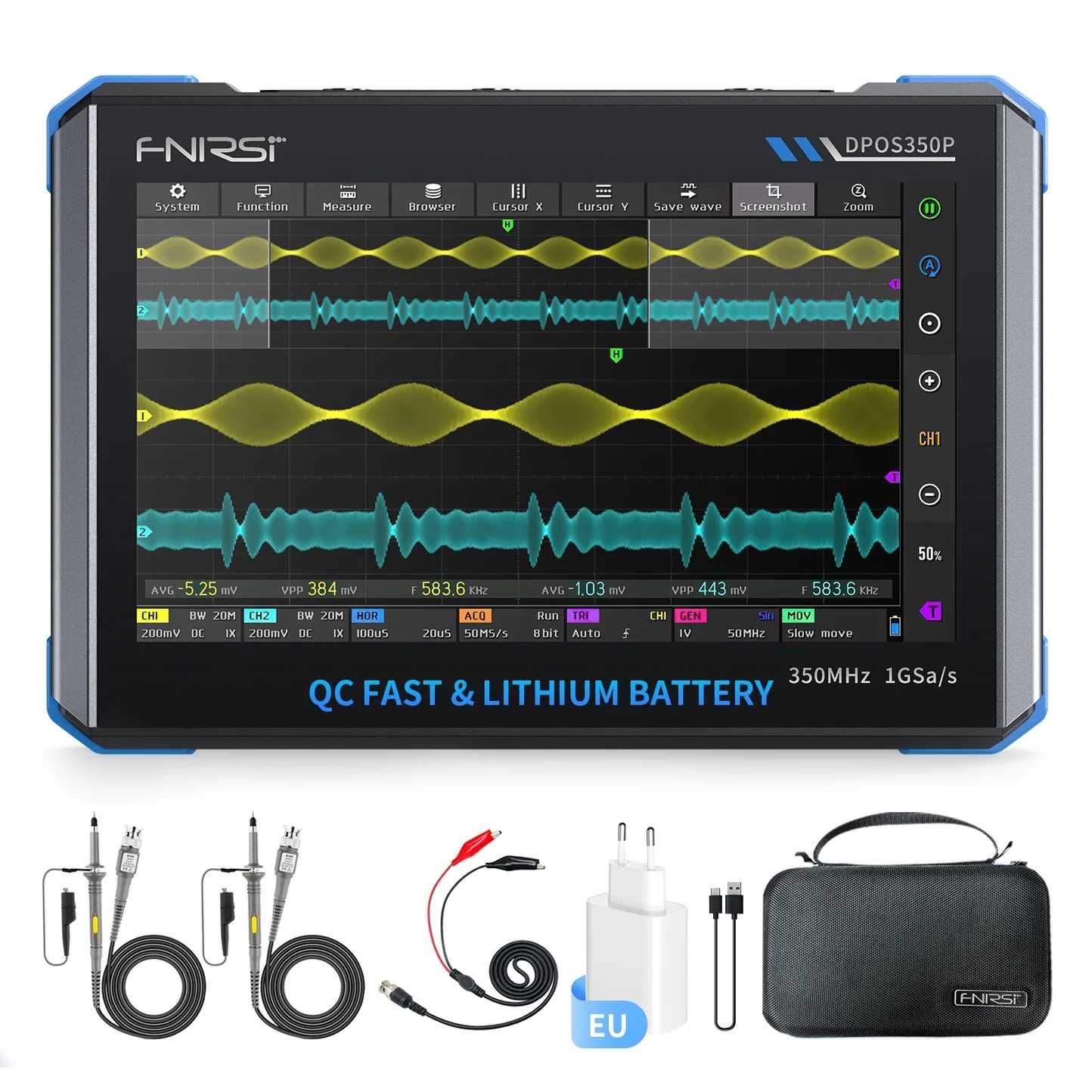

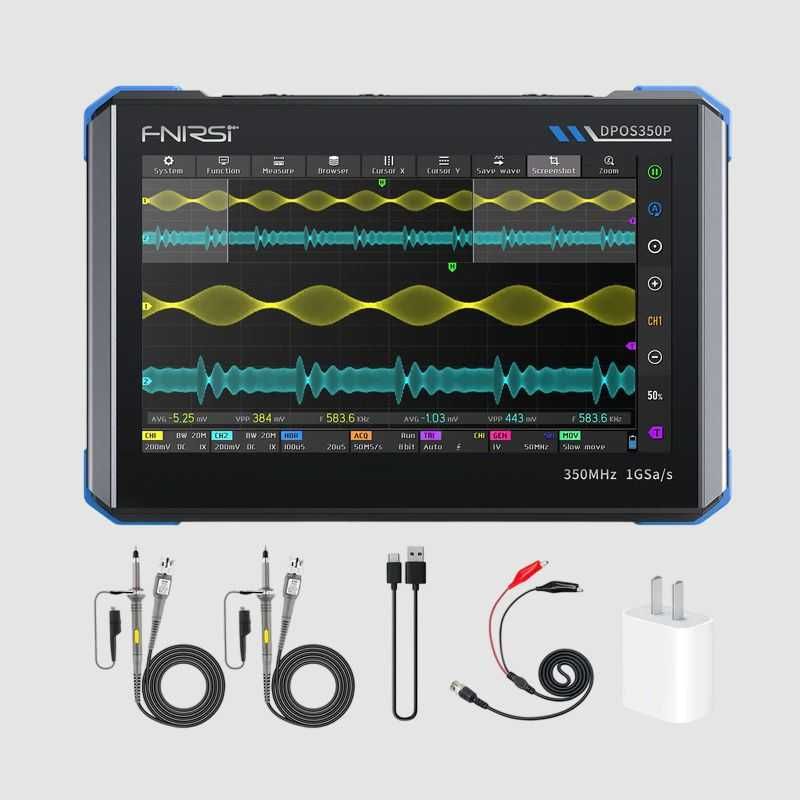

Съдържание на опаковката:

1 х 4-в-1 тестер
1 x Бързо зарядно устройство
2 х Сонди осцилоскоп 350Mhz
1 х Щипки крокодил
1 х USB кабел за пренос на данни
1 x Чанта за съхранение
Инструкция за употреба на английски език
