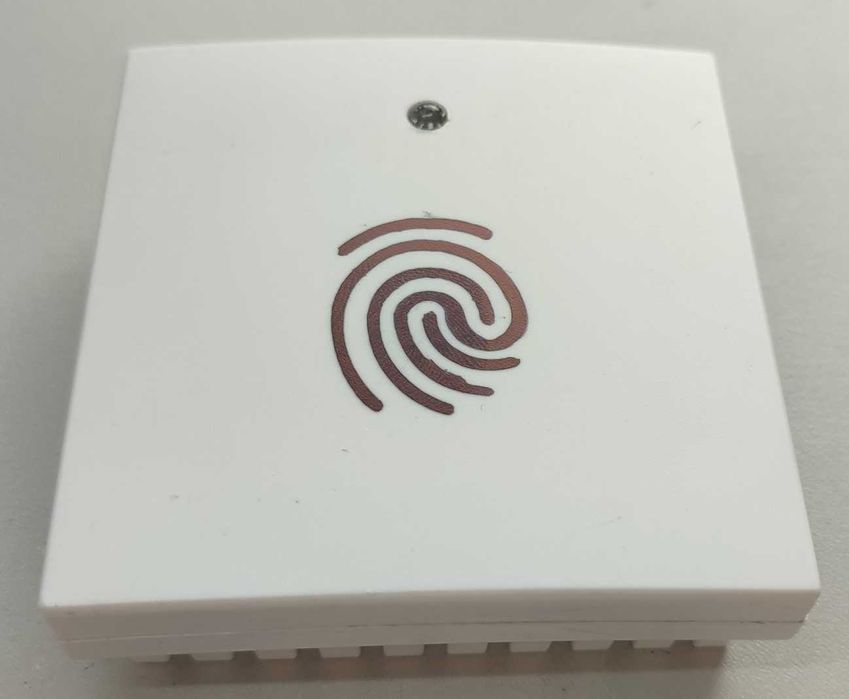

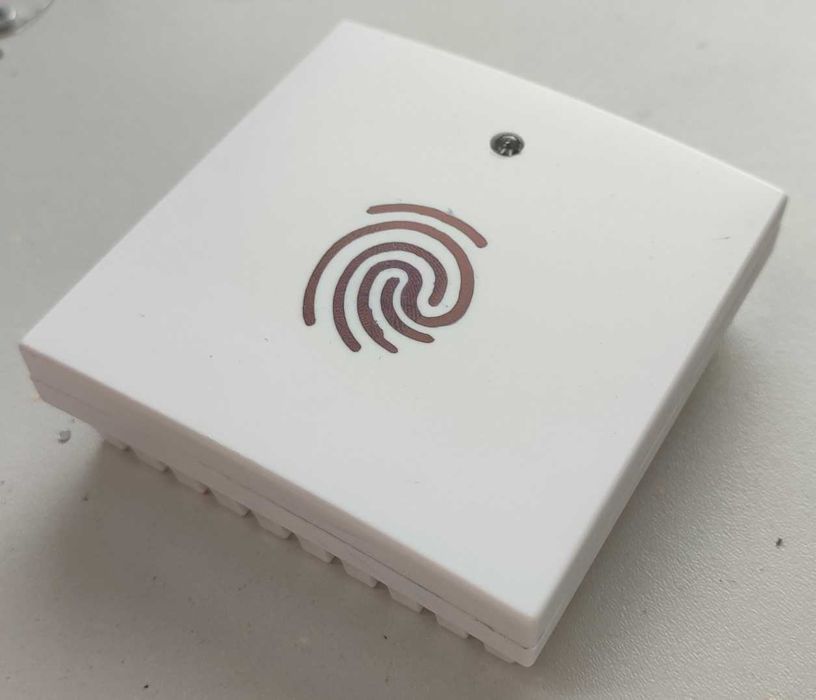

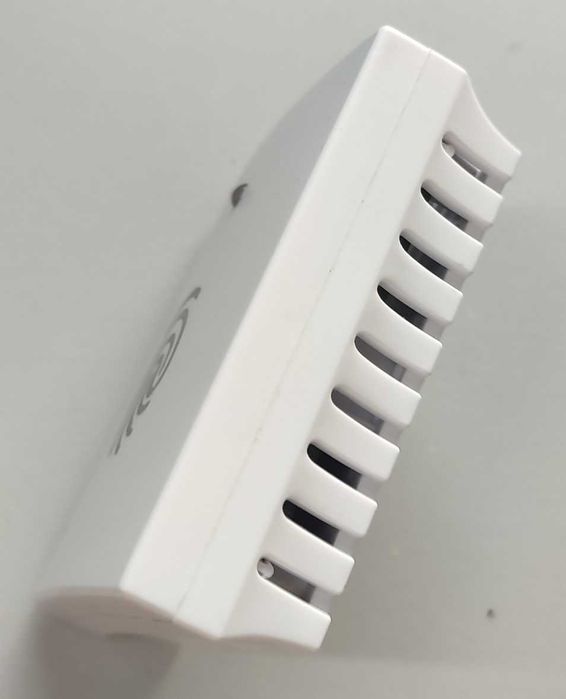

Детектор за наличие на Газ 6-30V DC.

Подходящ за каравани и кемпери!

Принцип на работа. Газовият детектор от серията GDtxx е проектиран съгласно изискванията на стандарт EN50194. Това е детектор предназначен за известяване и защита на помещения използващи източник на газ (метан и/или пропан-бутан). Според модела може да е с 1 реле – за аларма или с 2 релета – задействащи се съответно при аларма и повреда.
Технически характеристики

– Захранване 8-30VDC за модели (GTtdc..)

– LED индикация – зелен жълт и червен

– Звукова сигнализация

– Консумация: 40mA/24VDC

– Работна температура -10°C до +45°C

– Устойчивост на относителна влажност (93 ± 3)% при 40°C

– Степен на защита IP40

– Размери 80x80x20mm

– Материал (пластмаса) - ABS

– Изход/и реле DC 30V/1A; AC 125V/0.5A

Режими на работа – детектора има седем режима на работа:



1. Инициализация (установяване) - При начално пускане детектора преминава през режим на начална инициализация поради спецификата на използваният сензор, е необходимо време за установяване на сензора в работен режим. Когато детектора се пуска за първи път е възможно това време да е в порядъка около 90сек. През този период на лицевият панел светлинният индикатор премигва в зелено и жълто през 1 сек.

2. Дежурен режим – Това е основният режим на работа на детектора (индикира се с премигване на зелен светодиод през 20сек). Влиза в този режим след успешно преминаване на инициализацията и не е налице събитие за попадане, в които и да е друг режим.

3. Режим „Предварителна Аларма“ – известява за повишаване на концентрацията на газ в помещението но не е достигнала до опасно ниво. Визуализира се с червен светлинен сигнал придружен от звукова сигнализация в интервал 1 сек. Не се задействат релета. Ако нивото спадне детектора автоматично преминава в дежурен режим.

4. Режим „Аларма“ - След превишаване на концентрацията над допустимата стойност. Газовият детектор влиза в аларма и червеният светлинен индикатор, звуковият сигнализатор сработват. Управляващото реле превключва. От този режим се излиза само с използването на специална процедура по рестартиране на детектора.

5. Режим Тест – извиква се от бутона разположен на лицевият панел. (тъч бутон) Служи за изпробване на функционалността на газовият детектор при евентуална аларма. Светва червеният индикатор, пуска звуковият сигнал и превключва релетата.

6. Режим „Повреда“ – Газовият детектор влиза в този режим когато има проблем със основният сензор за анализ на средата или когато не успее коректно да премине през началната инициализация. Сигнализира се с жълт светлинен индикатор и превключване на реле „Повреда“ ако има такова или реле аларма когато е с 1 реле. От този режим се излиза само с използването на специална процедура по рестартиране на детектора

7. Ресет на газовият детектор – С задържане на бутона Тест за повече от 10сек. Газовият детектор преминава в режим ресет. Този режим е активен единствено и само когато газовият детектор е в режим аларма или повреда. След ресет следва проверка на нивото на концентрацията и изправността на детектора, ако не е в нормите отново газовият детектор влиза в аларма или повреда. След 3 неуспешни ресет на Газовият детектор бутона се заключва, светва и жълтият индикатор . Газовият детектор остава в режим аларма, до обезточване на веригата.

Монтаж – За правилното функциониране на детектора на газ, е необходимо да бъдат съобразени следните изисквания:

- Детектора се монтира на разстояние не по голямо от 30см от пода когато в помещението се използва пропан-бутан LPG и на не по малко от 30см от тавана при използването на метан CH4.

- Детектора също трябва да е монтиран извън шкаф или да не е закрит от мебел или др. предпядствие.

- Да е монтиран на минимум 4 m от източник на газ, когато е възможно. За по-малки помещения се монтира на възможно най отдалечената точка в помещението.

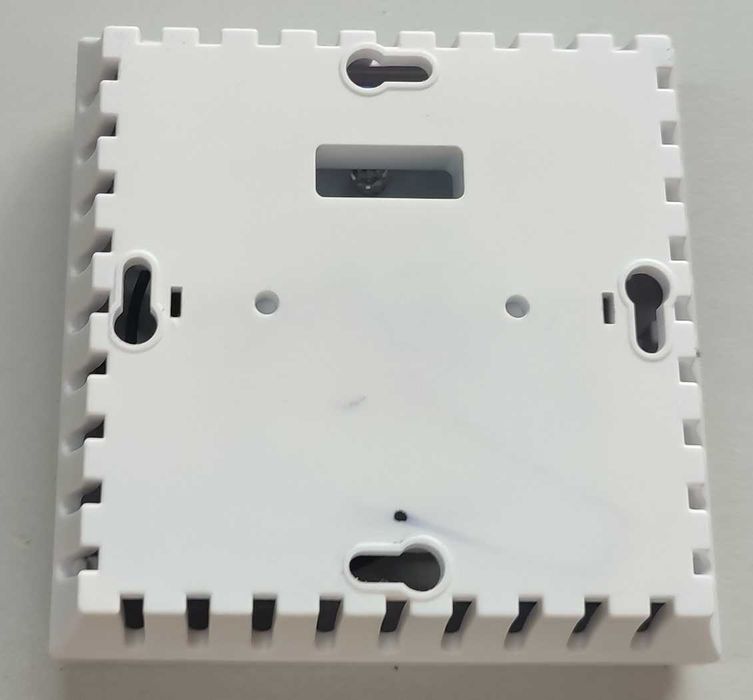

Монтаж на детектора: Детектора се монтира с помощта на 2 или повече винта ф3mm на стената.
