Ben Eater 8-bit Computer Kit – Изградете собствен 8-битов компютър от нулата

Продавам комплект за изграждане на легендарния Ben Eater 8-bit Computer – един от най-популярните и уважавани проекти за изучаване на компютърна архитектура, цифрова електроника и работа на процесорите.

Това не е готов компютър и не е просто електронен комплект. Проектът ви позволява да изградите собствен 8-битов процесор от нулата, използвайки логически интегрални схеми (TTL), breadboard платки и стандартни електронни компоненти.

Вместо да използвате готов микроконтролер, ще научите как реално работят процесорите – как се изграждат регистрите, ALU, паметта, програмният брояч, управляващата логика и как всичко това работи заедно като истински компютър.

Проектът е подходящ както за начинаещи, така и за напреднали и е един от най-добрите практически начини да разберете как функционира един компютър на най-ниско ниво.

Комплектът включва и принтирани електронни схеми (schematics) за всички модули, което прави сглобяването и обучението още по-лесно.

⸻

Подходящ за:

* Студенти по електроника, автоматизация и компютърни науки

* Програмисти, които искат да разберат как работи хардуерът

* Любители на цифровата електроника

* Хора, интересуващи се от компютърна архитектура

* STEM обучение

* Ретро компютърни ентусиасти

* Перфектен подарък за всеки, който обича технологии, електроника и DIY проекти.

⸻

Комплектът е разделен на четири основни модула

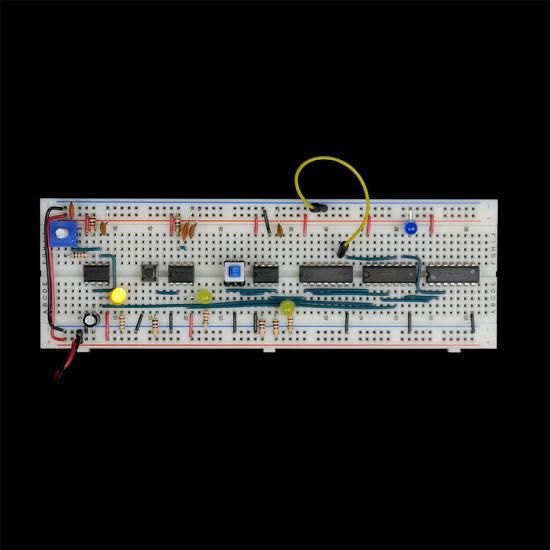

1. Clock Module

Изграждане на тактовия генератор на компютъра с ръчен и автоматичен режим.

Комплектът включва:

* 1 Breadboard
* 1 комплект от 140 jumper кабела
* 3 × LM555 Timer
* 1 × 74LS04 Hex Inverter
* 1 × 74LS08 Quad AND Gate
* 1 × 74LS32 Quad OR Gate
* 10 × жълти LED
* 5 × сини LED
* 1 × моментен бутон
* 1 × SPDT превключвател
* 1 × 1 MΩ потенциометър
* 5 × 220 Ω резистора
* 5 × 1 kΩ резистора
* 5 × 1 MΩ резистора
* 5 × 0.01 µF кондензатора
* 5 × 0.1 µF кондензатора
* 5 × 1 µF кондензатора
* 5 × 10 µF кондензатора
* 1 × 5V / 2A захранващ адаптер
* 1 × DC жак към винтов терминал за захванване

⸻

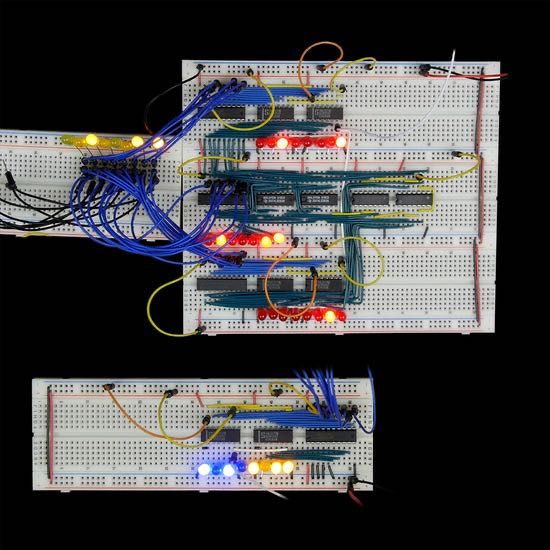

2. Registers & ALU

Изграждане на регистрите и аритметично-логическото устройство на процесора.

Комплектът включва:

* 4 Breadboard платки
* 1 комплект проводници (6 × 10 метра)
* 2 × 74LS86 Quad XOR Gate
* 6 × 74LS173 4-bit D Register
* 4 × 74LS245 8-bit Bus Transceiver
* 2 × 74LS283 4-bit Binary Adder
* 40 × 220 Ω резистора
* 30 × червени LED
* 10 × жълти LED
* 5 × сини LED
* 10 × 0.1 µF кондензатора

⸻

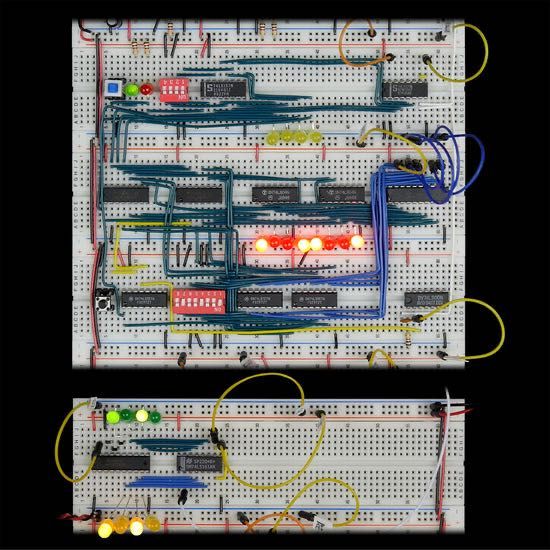

3. RAM & Program Counter

Добавя паметта и програмния брояч, които позволяват изпълнение на инструкции.

Комплектът включва:

* 4 Breadboard платки
* 1 × зелен проводник – 10 метра
* 1 × жълт проводник – 10 метра
* 1 × 74LS00 Quad NAND Gate
* 2 × 74LS04 Hex Inverter
* 4 × 74LS157 Quad 2:1 Multiplexer
* 1 × 74LS161 4-bit Binary Counter
* 1 × 74LS173 4-bit D Register
* 2 × 74189 64-bit RAM
* 2 × 74LS245 8-bit Bus Transceiver
* 1 × моментен бутон
* 1 × SPDT плъзгащ превключвател
* 1 × 4-позиционен DIP Switch
* 1 × 8-позиционен DIP Switch
* 20 × 220 Ω резистора
* 5 × 1 kΩ резистора
* 10 × червени LED
* 10 × зелени LED
* 10 × жълти LED
* 5 × 0.01 µF кондензатора
* 5 × 0.1 µF кондензатора

⸻

4. Output & Control Logic

Последният модул превръща отделните части в напълно функционален програмируем компютър.

Комплектът включва:

* 6 Breadboard платки
* 1 × Arduino Nano (за EEPROM програматора)
* 1 × LM555 Timer
* 1 × 74LS00 Quad NAND Gate
* 1 × 74LS02 Quad NOR Gate
* 2 × 74LS04 Hex Inverter
* 2 × 74LS08 Quad AND Gate
* 1 × 74LS107 Dual J-K Flip-Flop
* 1 × 74LS138 3-to-8 Decoder
* 1 × 74LS139 2-to-4 Decoder
* 1 × 74LS161 4-bit Counter
* 1 × 74LS173 4-bit D Register
* 1 × 74LS273 8-bit D Register
* 2 × 74HC595 8-bit Shift Register (за EEPROM програматора)
* 3 × 28C16 EEPROM
* 1 × моментен бутон
* 1 × SPDT плъзгащ превключвател
* 40 × 220 Ω резистора
* 5 × 1 kΩ резистора
* 10 × 10 kΩ резистора
* 5 × 100 kΩ резистора
* 20 × червени LED
* 10 × зелени LED
* 20 × сини LED
* 4 × 7-сегментни LED дисплея
* 5 × 0.01 µF кондензатора
* 5 × 0.1 µF кондензатора

⸻

Важно

Поради неналичност на електронни компоненти е възможно някои интегрални схеми да бъдат заменени с напълно съвместими TTL еквиваленти (например 74LS, 74HCT, 74ALS, 74S и други TTL-съвместими серии). Всички заместители са подбрани така, че да запазват пълната функционалност и съвместимост на проекта.

⸻

Защо този комплект?

* Един от най-популярните образователни проекти по компютърна архитектура в света.

* Научавате как реално работи един процесор, вместо просто да използвате готов микроконтролер.

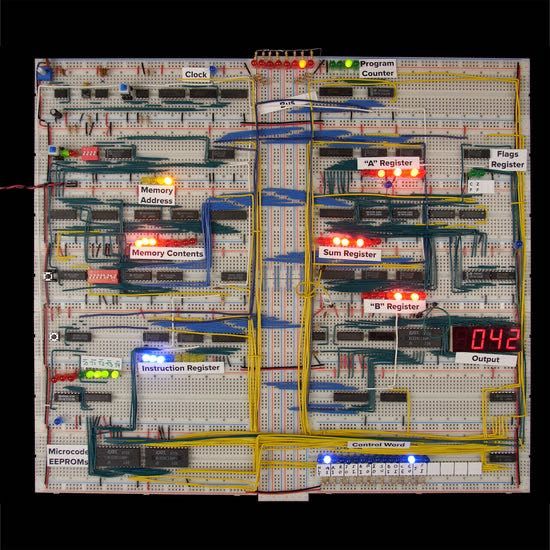

* След завършване получавате напълно работещ 8-битов компютър, който сами сте изградили.

* Проектът е изключително удовлетворяващ и дава знания, които трудно могат да бъдат придобити само от книги или видео уроци.

⸻

Цена: 250 €

⸻

Възможност за закупуване на отделни модули

Ако не желаете да закупите целия комплект, отделните части от проекта също могат да бъдат закупени самостоятелно.

Всеки от четирите модула представлява самостоятелен етап от изграждането на 8-битовия компютър и може да бъде използван отделно или като част от цялостния проект.

Налични модули:

1. Clock Module (Тактов генератор)
Цена: 40 €

2. Registers & ALU (Регистри и аритметично-логическо устройство)
Цена: 50 €

3. RAM & Program Counter (Памет и програмeн брояч)
Цена: 60 €

4. Output & Control Logic (Изход и контролна логика)
Цена: 100 €

При закупуване на целия комплект получавате всички модули за изграждане на пълния Ben Eater 8-bit Computer.

При закупуване на отделен модул се предоставят всички компоненти, кабели и документация, необходими за съответната част от проекта.
