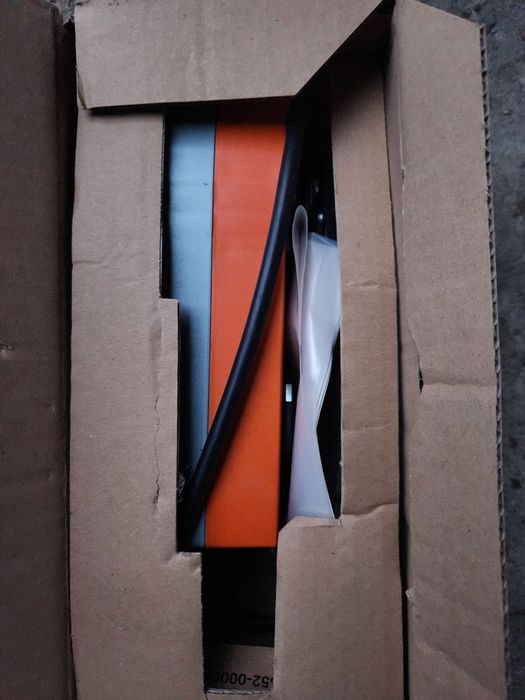

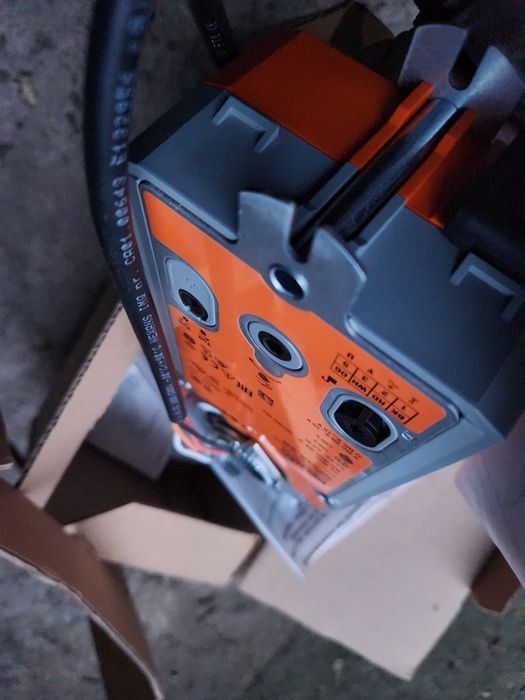

Belimo NF24A-SR, задвижващ механизъм с възвратна пружина, предназначен за управление на въздушни клапи в ОВК системи.
Belimo
Belimo
Основни технически характеристики
Въртящ момент: 10 Nm, подходящ за клапи с площ до около 2 m².
Захранване: AC/DC 24 V, 50/60 Hz.
Управление: Модулиращо, чрез сигнал DC 2...10 V (входен импеданс 100 kΩ).
Обратна връзка по позиция: Изходен сигнал DC 2...10 V.
Време за задействане:
Мотор: 150 s за 90°.
Пружина (аварийна функция): 20 s за 90°.
Защита: IP54 / NEMA 2.
Belimo
Belimo
+3

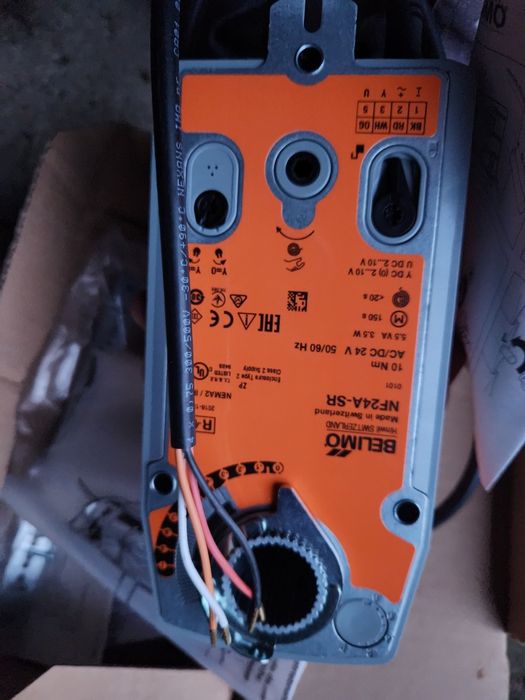

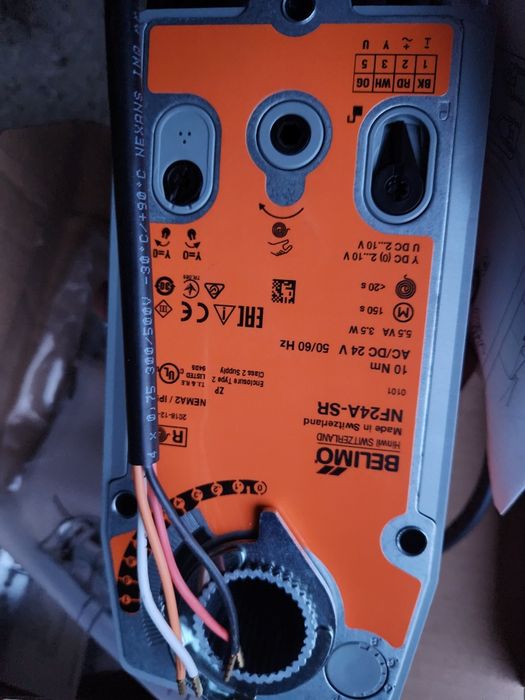

Електрическо свързване (Окабеляване)
Устройството обикновено се доставя с 1-метров кабел (4x 0.75 mm²):
Belimo
Belimo
+1
Черен (1): – (минус) / Общ.
Червен (2): + (плюс) / Захранване 24 V.
Бял (3): Управляващ сигнал Y (2...10 V).
Оранжев (5): Обратна връзка U (2...10 V).
Apex Otomasyon
Apex Otomasyon
+1
Допълнителни функции
Ръчно управление: Може да се задейства ръчно чрез включената манивела и да се фиксира във всяка позиция с помощта на блокиращия ключ.
Посока на въртене: Избираема чрез превключвател L/R или чрез начина на монтаж.
Ъгъл на въртене: Максимум 95°, регулируем чрез механични ограничители.
