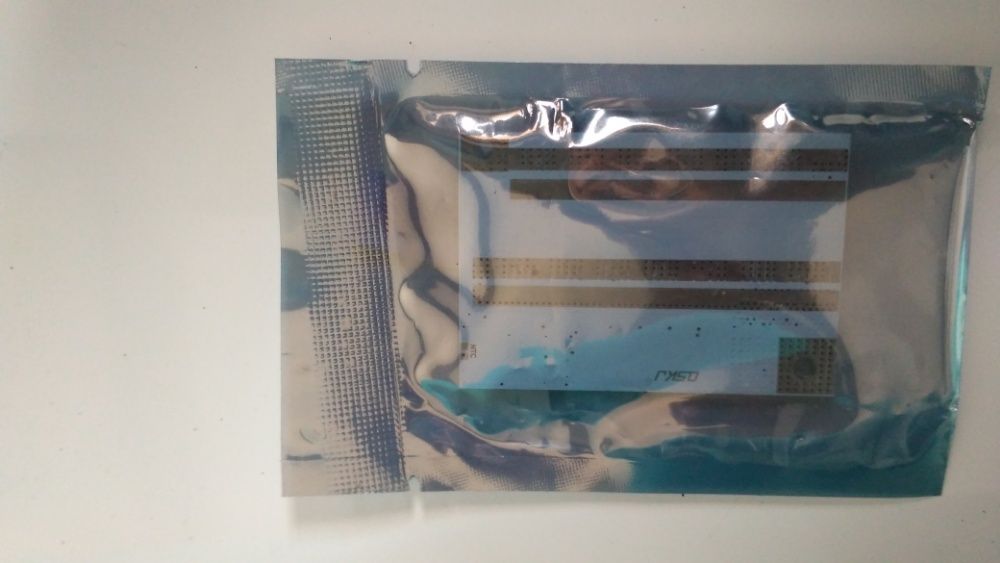

Чисто нови, неразопаковани ПЛАТКИ BMS PCB С БАЛАНС ЗА БАТЕРИИ ТИП 18650, ЗАЩИТА ОТ ПРЕЗАРЯД, ПРЕРАЗРЯД, КЪСО СЪЕДИНЕНИЕ, ОГРАНИЧЕНИЕ НА ИЗХОДЕН ТОК, ПРОФЕСИОНАЛЕН ЧИП, СЪС ДЕТЕКЦИЯ НА ПРЕКЪСВАНЕ НА ВРЪЗКАТА И БАЛАНСНО ( БАЛАНСИРАНО) ПОКЛЕТКОВО ЗАРЕЖДАНЕ:

- 5S (3S, 4S) BMS 60A (12.6V, 16.8V и 21V) – 15 лв на брой
Разполагаме и с друг модел 3S, 4S, 10S, 13S, 20S BMS платки в другите ни обяви.

ПАРАМЕТРИ:
Система за управление на батерии, която може да се настрои само с окъсяването на едно краче, за 3S, 4S, както и 5S BMS (Battery management system) 60A 21V защитна платка с балансно зареждане на сериите.

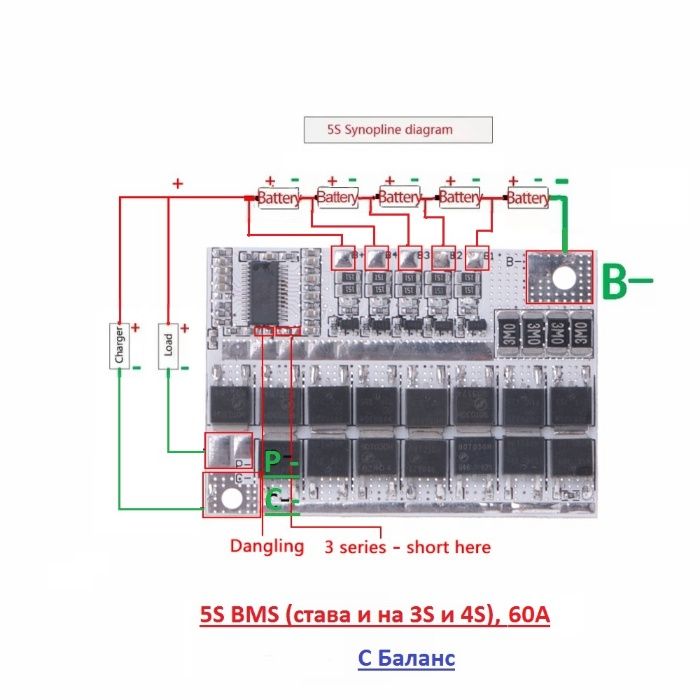

Платката по подразбиране е 5S за 5 серии 21V (18V). На снимките е указано кои крачета се окъсяват, за да се настрои платката съответно за 4S или 3S серии. Става за конфигурации 3s, 4s, 5s в зависимост от начина на свързване (по подразбиране е 5S).
Платката използва 15 МОС транзистора с висока мощност и със свръх ниско съпротивление (8 за разряд и 7 за заряд). При свързване и режим тип "same port" (един порт ц- ползва се само C- площадката за заряд и разряд, P- остава празна) зарядният и разрядният ток е 60А, а при свързване и режим тип "different port" (различен порт) зарядният ток е 60А, а разрядният ток е 80А.
Зарядното устройство трябва да е за литиево-йонна батерия и да не надхвърля 21,2V!

FOR Li-POLYMER LiMnO Protect Parameter (3.6V/3.7V)
За всякакви приложения, включително алумулаторни: винтоверт, електричестка отвертка, ъглошлайф, флекс, прахосмукачка, резачка, трион, зеге, и т.н.
За клетки с номинално напрежение 3.6V, 3.7V (2.5 – 4.2V) Литиеви батерии (включително 186*******50, литието полимерни батерии, Литиево йонни батерии, li-ion, lion, li ion, Li-Po, Lipo, Li Po)
Следвайте точно указаните изходи за напреженията: 0V, 4.2V, 8.4V, 12.6V, 16.8V, 21V и не окъсявайте!

Защита от презаряд на клетка: 4.21-4.29V
Възстановяване (презаряд): 4.14-4.24V
Overcharge protect delay: 1.5-2.5s
Защита от преразряд на клетка: 2.72-2.88V
Възстановяване (преразряд): 2.9-3.1V
Защитен ток на заряд / разряд: 100A
Over-discharge protect delay: 0.5-1.5s
Интерфейс за следене и контол на температурата
Със защита от разкачване / прекъсване на връзката
Защита от късо съединение
Сработване на защита от късо съединение: 100-600 uS
Възстановяване от късо съединение (Shortage protect recover mode) : Разкачване на товара / Off load release
Контактен Разряден ток: 80A
Изходен разряден ток: 60A (ако няма добро охлаждане е добре да се намали консумацията на ток)
Заряден ток: 60A
Балансен ток: 60мA
Точност на баланса: 4.14-4.24V

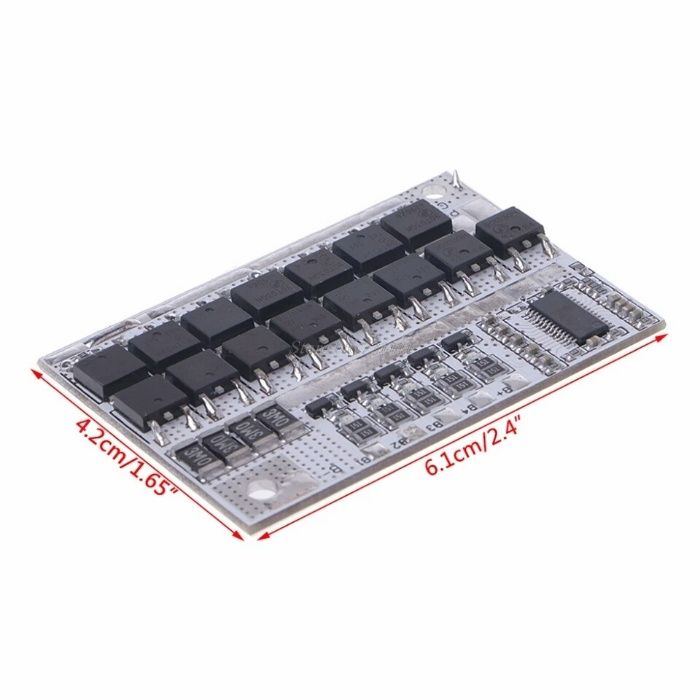

Размер: 6.1x4.2cm

Забележка 1: За нормално ползване на винтоверт или друг подобен уред, трябва да се ползват литиево-йонни елементи 18650 с пиков ток на клетката 20 - 30А (за батерии с общо 5 елемента) или 10 - 15А (за батерии с 10 елемента) – при 5S (18-21V) обща батерия. Слабо разрядни елементи за фенерчета или от лаптоп почти не вършат работа за такива приложения!
Забележка 2: Докато батерията се зарежда, съпротивленията греят защото платката балансира; Ако греенето продължава доста време след спирането на заряда, проверете дали кабелите са свързани правилно или няма повреден елемент в батерията.
Забележка 3: Когато се прави батерия от серии, хубаво е отделните елементи да са на еднакъв волтаж (еднакво заредени / разредени) и да са под 4V в момента на първото свързване към платката . Ако не са – заредете ги отделно и тогава ги използвайте в серии. За проверка на състоянието на батерията – ако напрежението на дадени серии спада по-бързо, то в тези серии има слаба / повредена батерия.
Не е хубаво да се смесват стари или слаби, или различни модели батерии заедно! Състоянието на сглобената батерия е относително равно на състоянието на най-слабия елемент в нея!
Когато се използва четков мотор, по желание, можете да свържете неполярен кондензатор (за над 25V, капацитет 10uF-100uF) към + и – на мотора, за да се предотврати reverse spike от мотора. Break the MOS tube

ОПИСАНИЕ НА АНГЛИЙСКИ / ENGLISH DESCRIPTION

5S BMS (Battery management system) 60A 21V 60A lithium battery protection board
Scope: Nominal voltage of 3.6V, 3.7V lithium battery (including 186*******50, polymer lithium battery, li-ion, lion, li ion, Li-Po, Lipo, Li Po )
Charging voltage: 21V (BMS 15 – 18 – 21V)

This protection board is 3s 4s 5s in common use lithium battery protection board (you can adjust for how many strings to be used), the default delivery is 5S ternary lithium.
Specified chip, stable performance, support disconnection protection, over-current protection, over discharge protection, overcharge protection, with balance, etc.
Common use for "same port" and "different port", the protection board uses 15 high-power of ultra-low resistance MOS tube (discharge of 8, charging of 7), in the same port mode can support the discharge current 60A, charging current 60A; different port mode discharge current 80A, charging current 60A.
Can use for LMO、Ternary lithium battery、LCO（3.7V）battery packs etc.

Specifications:
FOR Li-POLYMER LiMnO Protect Parameter (3.6V/3.7V)
Single cell battery overcharge protect voltage: 4.21-4.29V
Single cell battery overcharge protect recover voltage : 4.14-4.24V
Overcharge protect delay: 1.5-2.5S
Single cell battery over-discharge protect voltage: 2.72-2.88V
Single cell battery over-discharge protect recover voltage: 2.9-3.1V
Over charge protective current: 100A
Over discharge protective current: 100A
Over-discharge protect delay: 0.5-1.5S
Temperature protect : Yes, have Temperature control interface.
Disconnect protect: Yes
Shortage protect: Yes
Shortage delay: 100-600 uS
Shortage protect recover mode: Off load release.
Contact discharge current: 80A
Synopline discharge current: 60A (if the cooling environment is not good, please reduce the load current use)
Charging Current: 60A
Balance Function: Yes
Ampere balance (Current): 60MA
Current balance accuracy: 4.14-4.24V

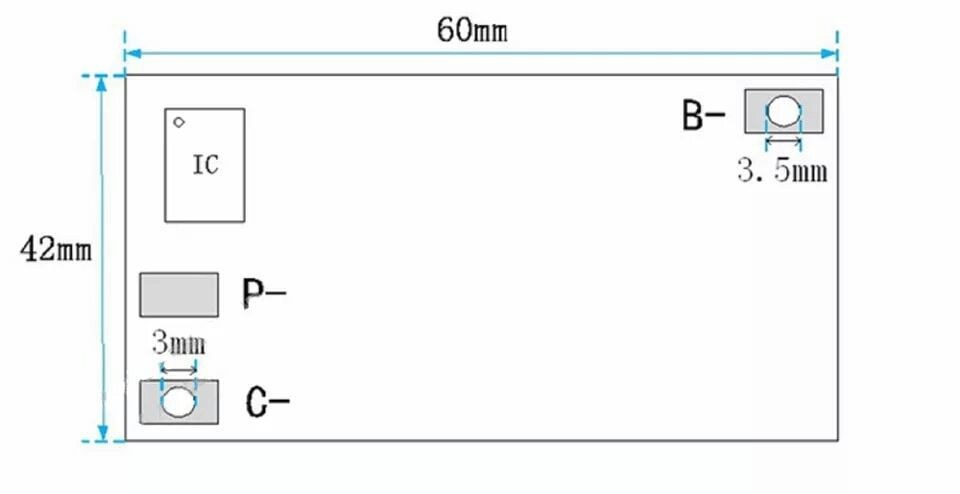

Size: 6.1 x 4.2cm / 2.4x1.65"

Note 1: The successful start of the electric drill requires 5 15C-20C power batteries, or 10 10C-15C power batteries (ordinary 18650 can not start drill! ! !).
Note 2: Connect 0V, 4.2V, 8.4V, 12.6V, 16.8V, 21V in strict accordance with the diagram. Do not intentionally short circuit.
Note 3: When the battery is charged, resistance heating is a normal phenomenon, indicating that the equalizing circuit is working; if the resistance is also heating in the state of not charging, please check whether the wrong line is connected.
Note 4: 5 groups of batteries in series, please ensure that the voltage of each group of batteries, if not the same, please fill each battery separately and then use in series. The Discharge test – if the voltage drops faster of some series, than some battery in that group is poor battery.
For some of the poor basis of electronic customers to explain: balanced charge is only auxiliary functions, try not to put a good battery and poor battery mixed together! 5 sets of battery capacity / resistance closer to the better! (4 good battery +1 Poor battery use effect = 5 poor battery use effect).
When the load of the brush motor is used, try to connect a non-polar capacitor (withstand voltage above 25V, capacity 10uF-100uF) to the motor's positive and negative terminals to prevent the reverse spike from the motor. Break the MOS tube
