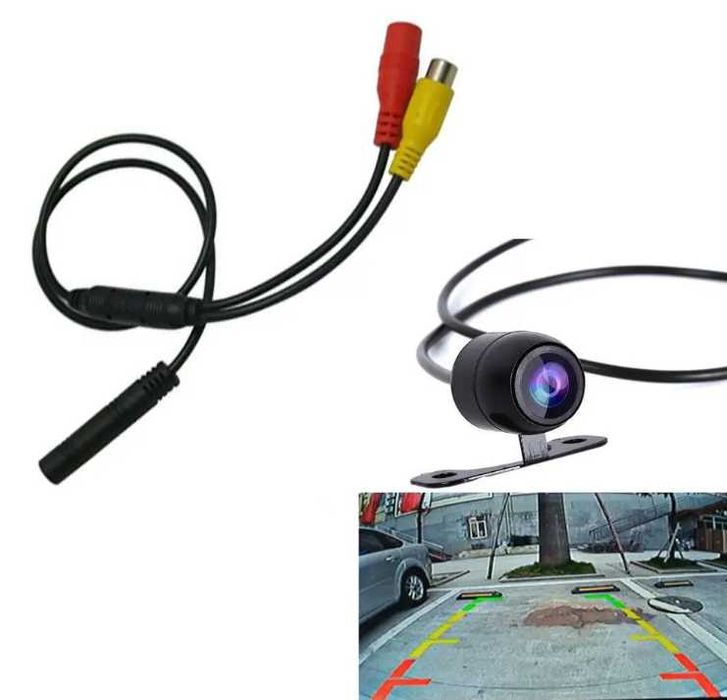

4-пинов Мъжки към RCA Женско Преходник за Камера за Заден ход Задно Виждане Паркиране Мъртва Зона Ремарке DVR от CVBS към RCA Кабелен Адаптер за Захранване

Приложимо за: Автомобилна Мултимедия, Монитор, DVR Рекордер, Телевизор с AV Вход, Видео Конвертор, и т.н.

* камера за паркиране;
* камера за мъртва зона;
* камера за ремарке;
* камера за наблюдение на товара;
* към DVR;
* към монитор;
* към USB video capture устройство.
* камера за задно виждане;
* странични камери;
* наблюдение на ремарке;
* паркинг системи.
* машини;
* роботи;
* производствени линии;
* визуален контрол.

Този 4-пинов мъжки конектор може да Ви е необходим най-вече, ако имате автоматична камера за заден ход с 4-пинов женски конектор.

Към женски RCA конектор за захранване на сигнален адаптер за CVBS.

Напрежение: 12V

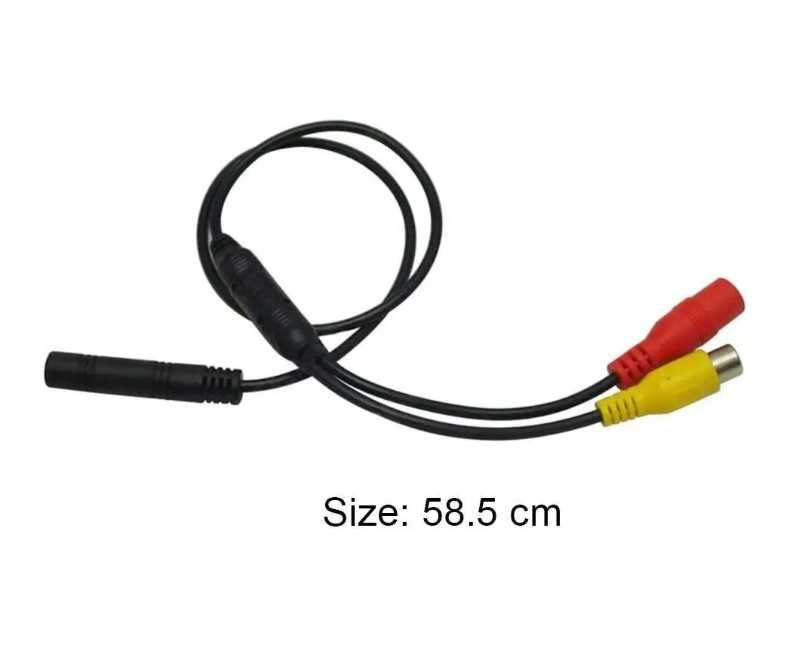

Дължина: 58,5 см

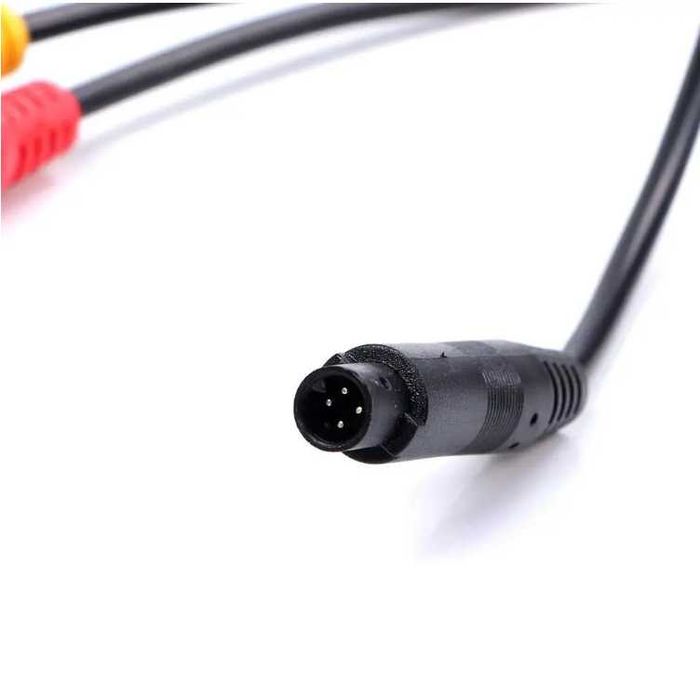

Входен конектор за сигнал от камерата: 4-пинов мъжки

Изходен конектор за сигнал: CVBS (RCA) женски

Захранване (VCC): ~ DC + 12V

Вътрешно захранване (VDD): ~ DC + 3,3V

Пакетът включва: 1 x кабелен сноп за сигнал от камерата

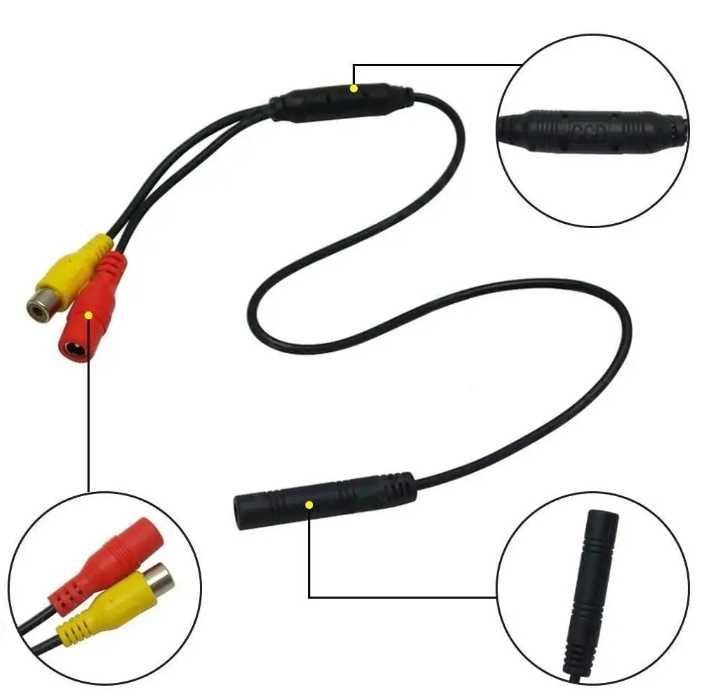

Структура и конектори:

Основен конектор: Черна, кръгла 4-пинова женска букса.

Разклонение (Сплитер): Кабелът се разделя на два отделни конектора (RCA и DC).

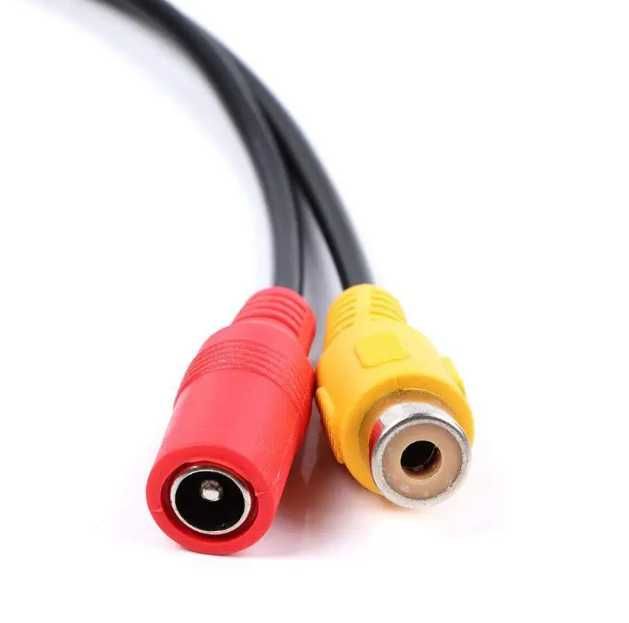

Червен конектор (DC): Женска букса за захранване (обикновено 12V).

Жълт конектор (RCA): Женски чинч за пренос на аналогов видео сигнал към монитор. Композитен видео сигнал (CVBS)

Вграден компонент: Кабелът има малко цилиндрично уплътнение/филтър по средата на дължината си.

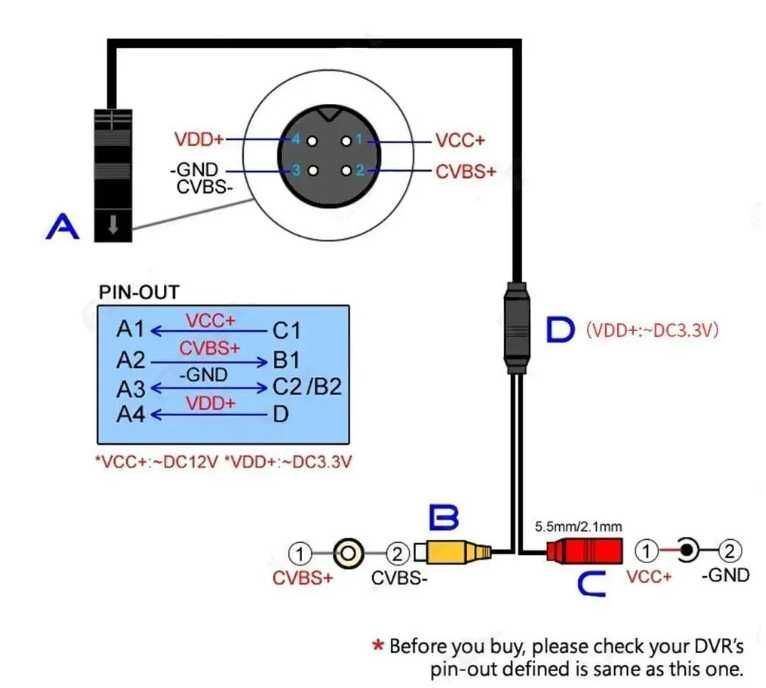

Схема на свързване на 4-пиновата букса;

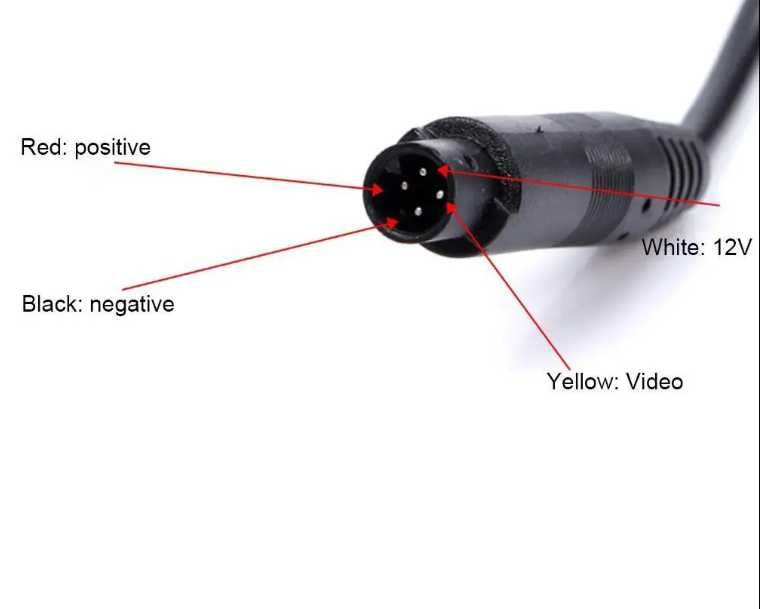

Бял проводник (White): Положителен полюс за захранване (+12V). Допълнителен +12 V (често за превключване, управление или захранване).

Червен проводник (Red): Положителен полюс (Positive).

Черен проводник (Black): Отрицателен полюс / Маса (Negative). (GND, минус)

Жълт проводник (Yellow): Видео сигнал (Video). Жълта RCA букса. Стандартна композитна видео връзка.
Свързва се към:
* автомобилна мултимедия;
* монитор;
* DVR рекордер;
* телевизор с AV вход;
* видео конвертор.

Възможни приложения:

1. Камера за заден ход на автомобил. Най-честото приложение. Свързване:

Камера → 4-пинов конектор → адаптер → RCA към мултимедията.

Захранването (+12 V) обикновено идва от лампата за заден ход.

2. Предна камера на автомобил. Може да се използва за:

* камера за паркиране;
* камера за мъртва зона;
* камера за ремарке;
* камера за наблюдение на товара.

3. Видеонаблюдение. Ако камерата има аналогов композитен видео изход:

* към DVR;
* към монитор;
* към USB video capture устройство.

4. Каравана, кемпер, камион. Използва се за:

* камера за задно виждане;
* странични камери;
* наблюдение на ремарке;
* паркинг системи.

5. Индустриални приложения. Може да се използва за:

* машини;
* роботи;
* производствени линии;
* визуален контрол.

6. Видео към телевизор. Ако устройството генерира стандартен PAL/NTSC сигнал:

Жълтата RCA букса може да се включи към:

* телевизор;
* AV вход;
* видеомагнетофон;
* видеомиксер.

Car Reverse Backup Camera 4-Pin Male To Female Connector For BMW RCA CVBS Wire Signal Power Adapter Harness 1Pc B9F2

This 4-pin male may be required if you have an automatic reverse camera with a 4-pin female connector.

To CVBS RCA female connector signal power adapter harness.

Voltage: 12V

Length: 58.5cm

Camera Signal Input Connector: 4-Pin Male

Output signal connector: CVBS (RCA) female

Power supply (VCC): ~ DC + 12V

Internal power supply (VDD): ~ DC + 3.3V

The package includes: 1 x camera signal harness
