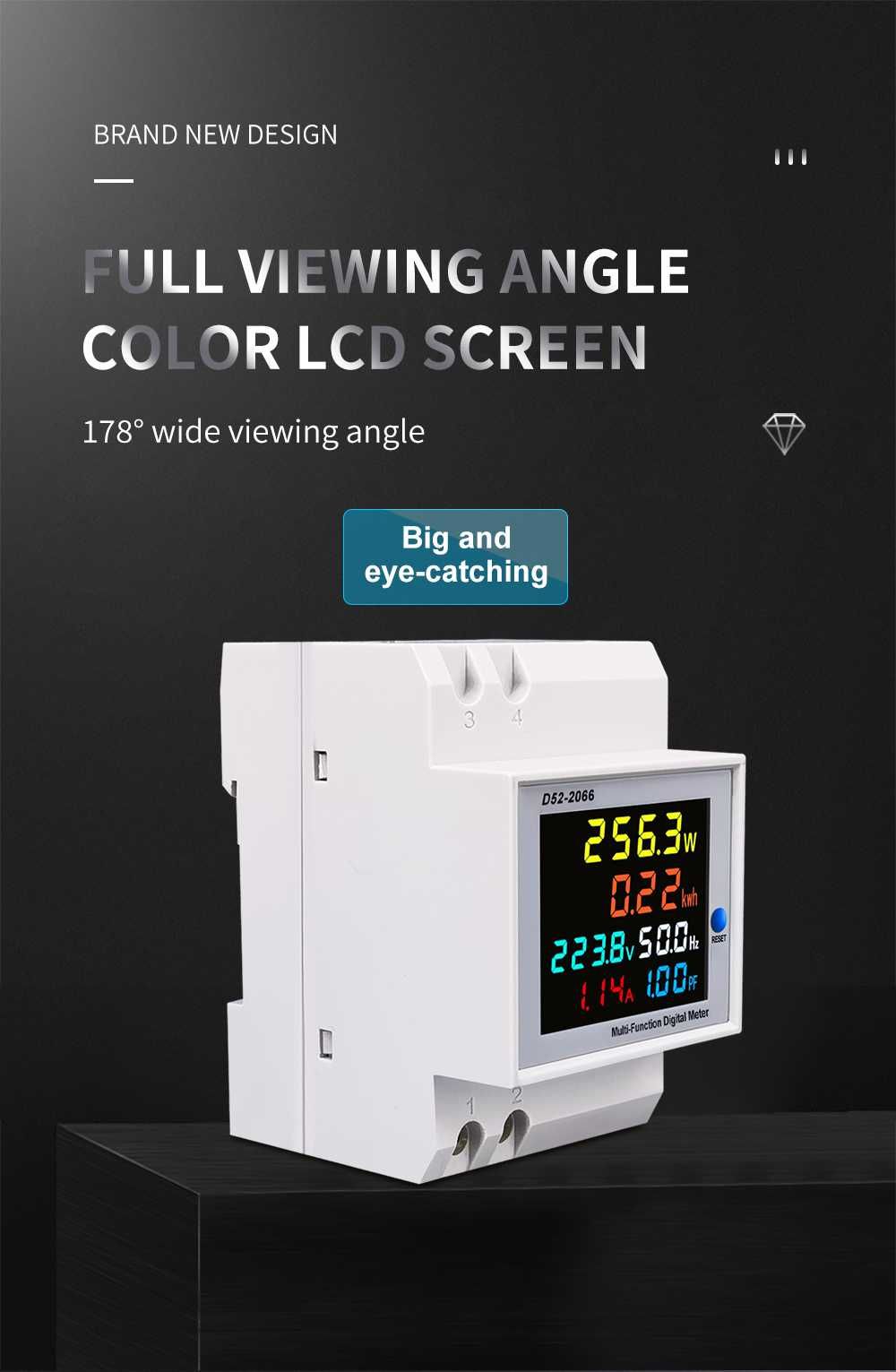

6в1 AC монитор в следните варианти:

40-300V - за монофазно напрежение;
250-450v -за трифазно напрежение:

1. Точност: 1%±2 единици.

2. Обхват:

AC напрежение: AC 40.0-300.0V

Диапазонът на измерване 40-300V без ограничение и може да се използва в мрежово захранване, фотоволтаични и инверторен ток

AC ток: AC 0-100.0A, разделителната способност на тока е 0.01A.

Честота: 45.0Hz – 65.0Hz

Фактор на мощността: 0.00-1.00PF

Електрическа мощност: 0-450000 W, разделителната способност на електрическата мощност е 0,1 W при измерване на електрическата мощност между 0-9999,9 W, в противен случай разделителната способност на електрическата мощност е 1 W.

Електрическа енергия: 0-99999kwh, разделителната способност на дисплея на електрическата енергия е 0,01kwh при измерване на електрическата енергия между 0-999,99kwh, резолюцията на дисплея на електрическата енергия е 0,1kwh при измерване на електрическата енергия между 1000,0-9999,9kwh и дисплея на електрическата енергия разделителната способност е 1kwh при измерване на електрическа енергия, по-голяма от 9999,9kwh

3. Скорост: 2 пъти в секунда

4. Размер: 54×80×64

5. Монтаж: Din-Rail

Метод на приложение

1. Свържете измервателното напрежение към клеми 1 и 2

2. Връзки на измервателния уред с вътрешен токов трансформатор като графика 1. Прокарайте проводника през отвора в измервателния уред и посоката изберете произволно.

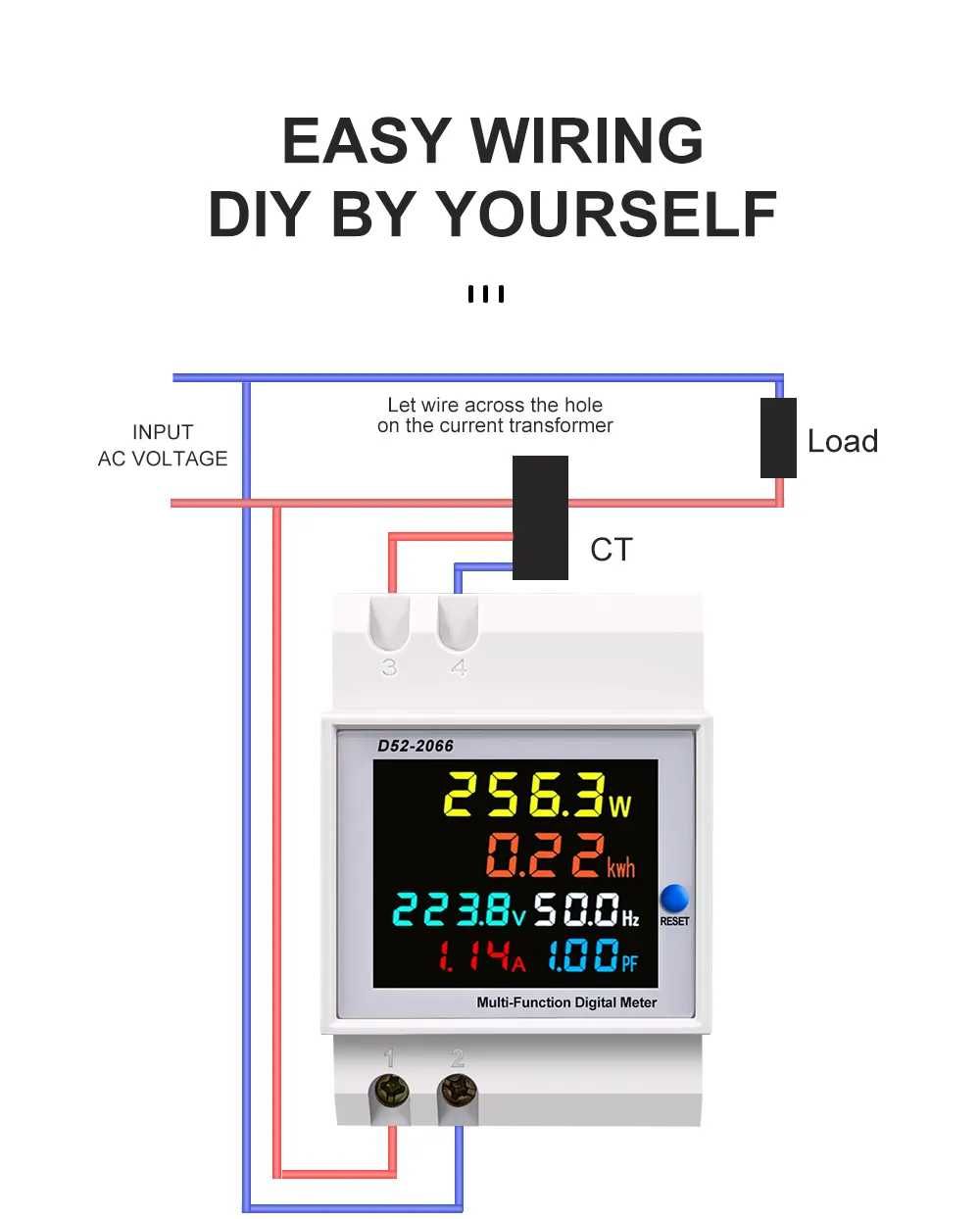

3. Връзки на измервателния уред с външен токов трансформатор като графика 2. Прекарайте проводника през отвора в измервателния уред и свържете двата проводника на вторичния трансформатор към клеми 3 и 4.

4. Когато се включи, глюкомерът показва измервателните параметри.

5. Когато захранването е включено, можете да натиснете бутона на SAM CK за 5 секунди, след което електрическата енергия ще бъде нула и ще започне да се натрупва, когато пуснете бутона. И когато захранването е изключено, измервателният уред може да спести стойността на електрическата енергия и да продължи да натрупва данни при следващото включване на измервателния уред.

Внимание: Измервателният уред може да използва само за измерване на 45-65Hz AC градско електричество.
